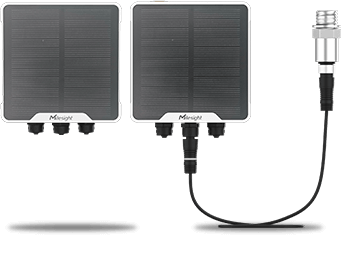

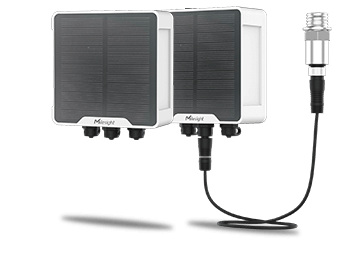

UC521
电动阀控制器
远程控制 | 开度调节 | 自定义校准 | 堵转检测与恢复 | 4G通信
远程自动化控制，精准灌溉
星纵物联UC521电动阀控制器旨在为用户解决因地势不平
导致的水流灌溉不均匀、水资源匮乏导致的灌溉水压不
足、轮灌组末端缺水导致的轮灌效果不好等问题，通过精
确控制电动阀，实现精准灌溉。
阀门开度调节，精准控制流量
星纵物联电动阀控制器共支持5个档位的开度调
节，通过控制阀门的开启程度，从而控制水流经
阀门的量，实现对水流量的精准控制。
自定义校准，灵活调压
设备支持自定义校准功能，通过校准确定阀门的完全关闭
和完全打开位置，确保控制器能够准确识别和控制阀门的
开度范围，提升开阀的准确度，实现精确、稳定的压力
控制。
堵转检测与自动恢复
UC521电动阀控制器支持堵转检测、堵转自动恢复和
堵转异常上报功能。当异物堵塞电动阀门时，可及时
发现并尝试自动恢复；若恢复失败或出现堵转异常
时，立即上报提醒用户及时排障，同时停止阀门控
制，避免电动阀电机烧坏。
接口丰富，功能强大
设备提供2个电动阀控制接口、2个数据监测接口和1个压
力采集接口，在控制电动阀开关的同时，也可以实时知晓
灌溉流量，以及水流量压力情况。
兼容市面主流电动阀，无需更换现有设备
星纵物联UC521电动阀控制器兼容市面上主流电动阀，支持
蝶阀、两通球阀等多种类型，用户无需更换现有电动阀设
备，即可灵活、快速对接，实现电动阀门的智能化控制。
0日照，也能持久续航
设备内置3节2550毫安时可充电电池，
在零日照条件下，也能持久稳定工作。
（标准场景：0光照，常温25°C，蜂窝保持时刻在线，上报周期4小时且1天控制4次条件下）
3年流量，免费赠送
星纵物联基于4G通信的电动阀控制器出厂自带
SIM卡，且免费赠送3年流量。
（备注：SIM卡随设备出货时激活，收到设备后请尽快部署；若需延长流量服务，
请联系您的销售代表额外购买服务。）
接线自动开机
只需将配备的航空线接入阀控器接口，即可
实现自动开机，批量部署时更加省事。
IP68高防护性能
星纵物联电动阀控制器整机采用高防护设计，并配备
M12防水航空接口，有效隔绝水分、灰尘等物质，防护
等级高达IP68，即使在恶劣的户外环境下，也能稳定
可靠运行。
（测试环境：1米水深浸泡7*24小时不进水）
电池高/低温保护
设备采用过流保护机制和充电优化算法设
计，在高/低温环境下自动优化充电效率，
确保电池在极端条件下不会受到损害。
本地灌溉控制
设备支持设置本地定时灌溉、按天/周/月等周
期循环灌溉，无需通过远程服务器或云端进行
控制和管理，可在断网情况下独立运行。
自定义设置联动规则
支持断网自主运行
星纵物联电动阀控制器支持自定义设置联动规
则，可创建高达16条规则引擎，断网情况下也
能正常执行。
基于4G通信，部署便捷
设备基于4G通信，覆盖范围广，功耗低，且数
据传输速率高，非常适用于不方便布电布网、部
署网关的场景。
NFC配置，部署成本低
无需拆卸外壳，支持手机NFC无
线配置，便捷高效，并提供自定
义模板批量配置。
OTA在线升级
设备支持OTA在线升级，远程也能轻松完成固件升
级，大大简化了设备维护和升级的过程。
数据上云，可视化管理
设备支持MQTT/TCP等多种协议，快速对接第
三方平台，轻松实现远程数据监控和管理。
丰富的应用场景
星纵物联电动阀控制器可广泛应用于农业灌溉、温室/大棚灌溉、果园灌溉、景观灌溉等多种应用场景。

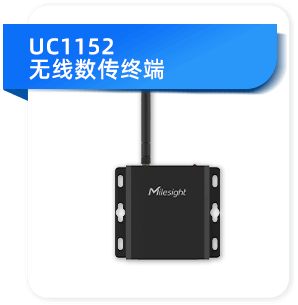

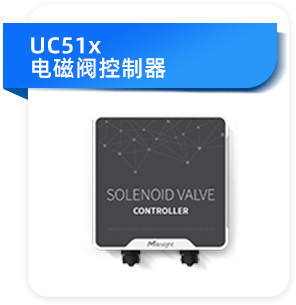

相关产品推荐
相关产品推荐
| 型号 | UC521-4G | ||
|---|---|---|---|
| 数据接口 | 接口类型 | 2 × M12防水航空接头 （标配2条1.5m航空接头数据线） |
|
| 控制PIN脚 | PIN脚规格 | DC+/DC- | |
| 工作电压 | 12V | ||
| 开关反馈接口 | 开关到位检测 | 1 × 开到位反馈 1 × 关到位反馈 |
|
| 错误反馈接口 | 中断检测 | 当采集到电动阀错误（Error）信号，及时暂停控制 | |
| 流量采集接口 | 接脉冲流量计/脉冲水表 | ||
| 电动阀控制功能 | 支持电动阀类型 | 开关型两通阀（两通球阀、蝶阀） | |
| 支持工作电压 | 12V DC | ||
| 开度控制 | 支持 | ||
| 堵转检测 | 支持堵转检测、回退尝试恢复、堵转异常上报 | ||
| 自动校正 | 校准阀门位置，提升开阀准确度 | ||
| 管道压力采集（选配件） | 引线长度 | 3米 | |
| 管道探头接口 | G 1/2”外螺纹 | ||
| 压力参数 | 压力类型 | 表压 | |
| 测量范围 | 0~1600kPa（16 Bar） | ||
| 测量精度 | ±0.5% FS | ||
| 分辨率 | 1kPa | ||
| 过载压力 | 200% FS | ||
| 长期稳定性 | ±0.3% FS/年 | ||
| 配置&功能 | 内置按键 | 1 个，用于开关机与重置 | |
| 开关方式 | NFC（手机App）、USB Type-C、内置开关按键、接线开机 | ||
| 配置方式 | NFC（手机App） | ||
| 无线参数 | 通信方式 | 4G | |
| 通信协议 | 支持MQTT、TCP等主流协议 | ||
| 支持频段 | LTE-FDD：B1/3/5/8 LTE-TDD：B34/38/39/40/41 |
||
| 天线 | 1 × 内置天线 | ||
| SIM卡槽 | 1 × USIM Slot | ||
| 网络协议/平台 | TCP、MQTT，AWS | ||
| 软件功能 | 阀门控制 | 远程阀门控制 | |
| 状态检测 | 检测阀门开关状态、电池电压状态 | ||
| 数据上报 | 定时上报管网压力、瞬时流量、累计流量、电池电压、信号强度 | ||
| 规则引擎 | 支持配置本地计划，实现本地计划灌溉，以及通过设置规则，实现异常上报、压力采集 | ||
| 物理特性 | 供电方式 | 太阳能板供电（6V, 1.7W）+ 3节2550毫安时可充电电池 | |
| 续航时长 | 20天（无光照情况下） 常温25℃，每隔6小时上报周期包，每天开关2次（电动阀工作按12V 500mA开30s预估） |
||
| 工作温度 | -20°C ~60°C | ||
| 防护等级 | IP68（1米水深，7*24小时不进水） | ||
| 尺寸 | 116 × 116 × 45.5 mm（不含接口） | ||
| 材质 | PC材质 | ||

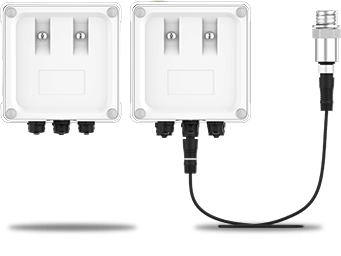

| 安装方式 | 壁挂或抱杆安装 | ||
以上测试数据均来自实验室条件，实际使用过程中根据客观环境的变化可能会有误差。
