星纵UC50x蜂窝系列SDI-12功能
目录
概述
星纵物联UC50X系列采集器支持对接SDI-12标准接口的传感器进行主动数据采集后，将数据上报到LoRaWAN®网关（LoRaWAN®版本）或以MQTT/TCP/UDP等上报到服务器（Cat.1版本)，以下测试以Cat.1版本为例。
LoRaWAN®版本数据对接测试参考：
准备
- 星纵物联UC50x-Cat.1多功能数据采集器（默认带SIM卡）
- SDI-12传感器（本次用TM5传感器模拟）
步骤
1. 硬件连接

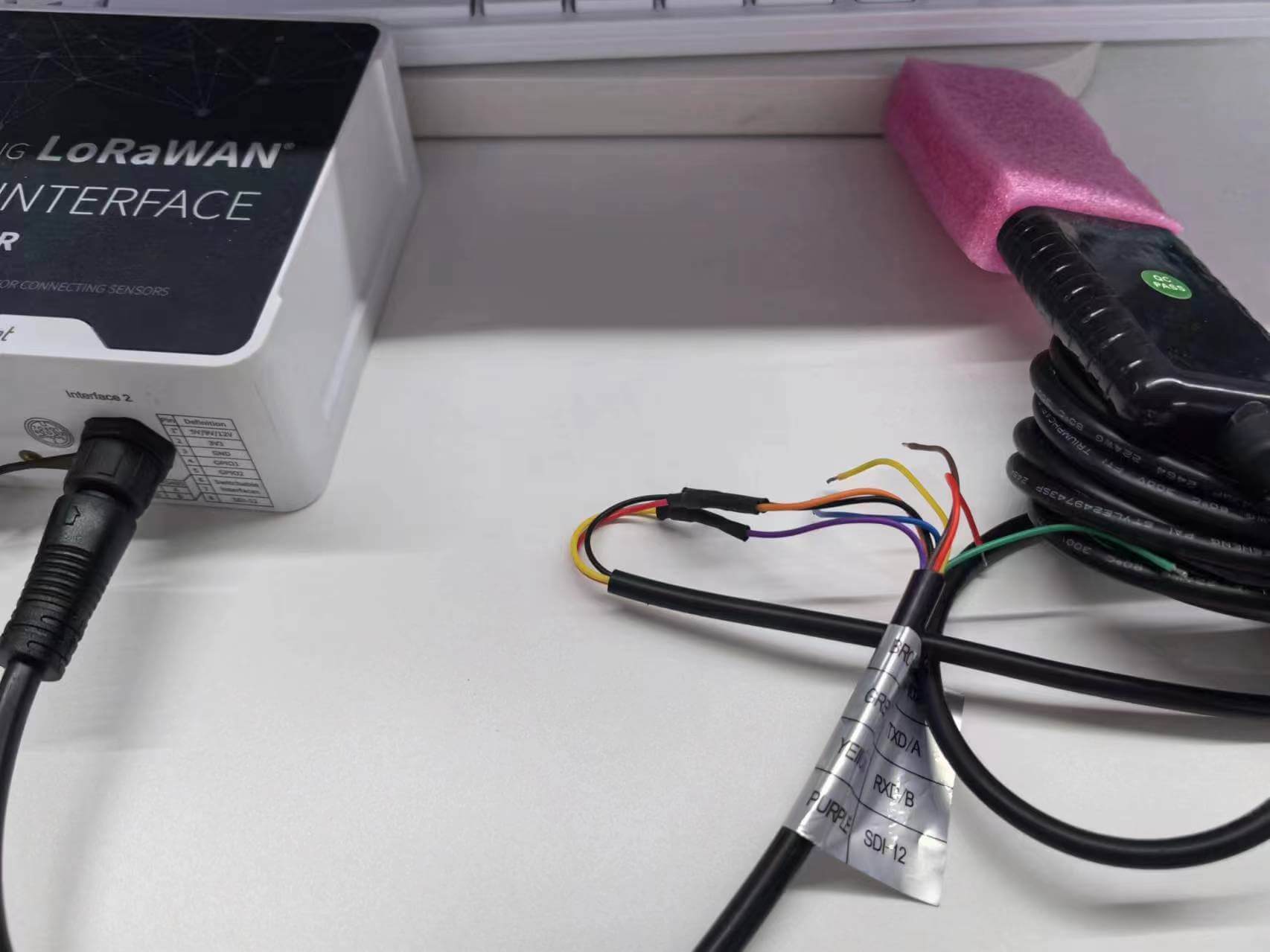

将传感器与UC50x的SDI-12接口连接。标准SDI-12接口一共三根线，分别与UC50x橙色（供电），黑色（接地），紫色（SDI-12）连接。
2. 软件配置
2.1 下载配置工具Toolbox。
2.2 通过NFC读取设备配置，NFC读取方法参考技术服务中心/视频帮助。

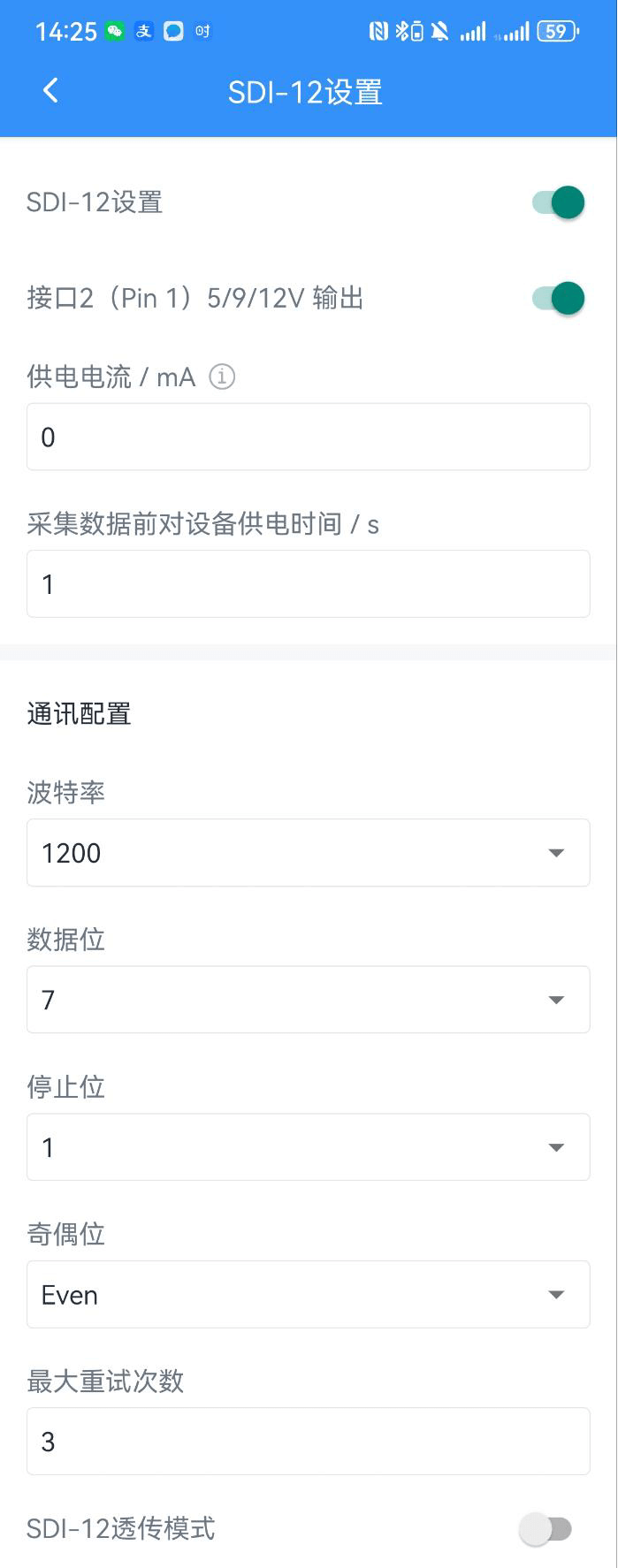

2.3 进入UC50x Toolbox中“SDI-12设置”，根据传感器设置波特率、数据位、停止位等，设置完成保存SDI-12通道设置。（本次设置根据TM5传感器）。
注：（1）建议采集前对数据供电改为3s以上，不建议用1s。
（2）供电电流并不用于对设备实际供电，只是用于计算电池寿命，可参考用户手册详细介绍。
3. 本地读取数值
- 通道设置完毕，点击”保存”。
- 点击“采集”，再“读取”通道数据，得到数值。
数据解析： - 0：寄存器地址。
- 1.2+0+27.4：介电常数+0+温度传感器数值。
注：本次传感器运用TM5传感器为例，（具体根据使用的传感器协议来配置和解析采集到的数值）。
数据解析：4. MQTT上报数据

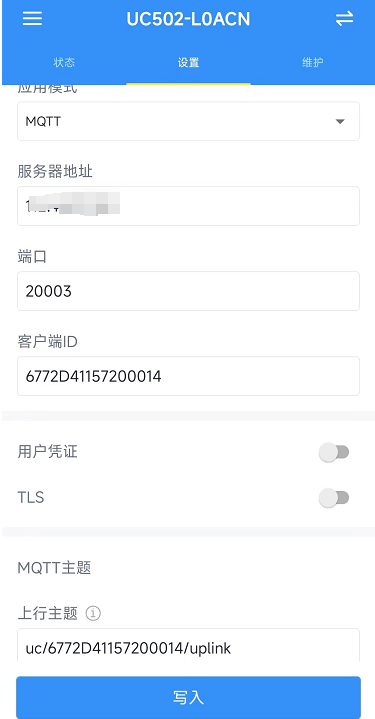

4.1 Toolbox设置MQTT服务器地址和端口号，具体MQTT使用方式可参考LORAWAN®版本数据对接测试参考链接。
4.2 上报结果

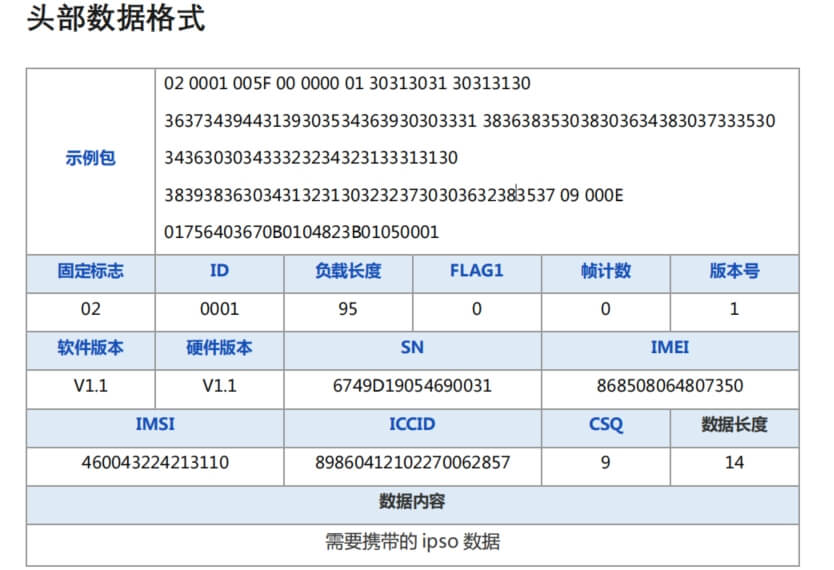

08F2前面部分为头部数据，具体解析如下图所示：

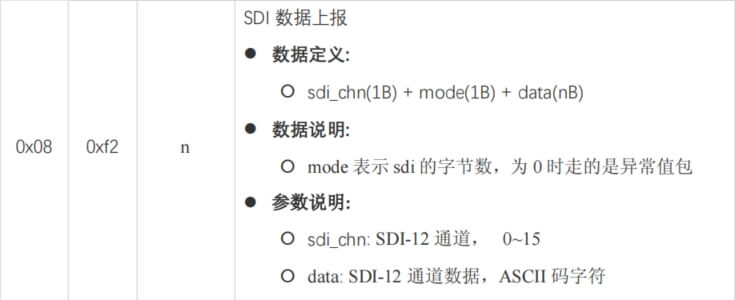

08F2为SDI-12通道类型数据，具体解析如下图和文字所示：
通道1举例说明：
08f2 000e 362B 312e 302b 3237 2e38 0d0n
08f2：通道类型SDI-12
000e：00（SDI12通道）0e（SDI数据的字节数）

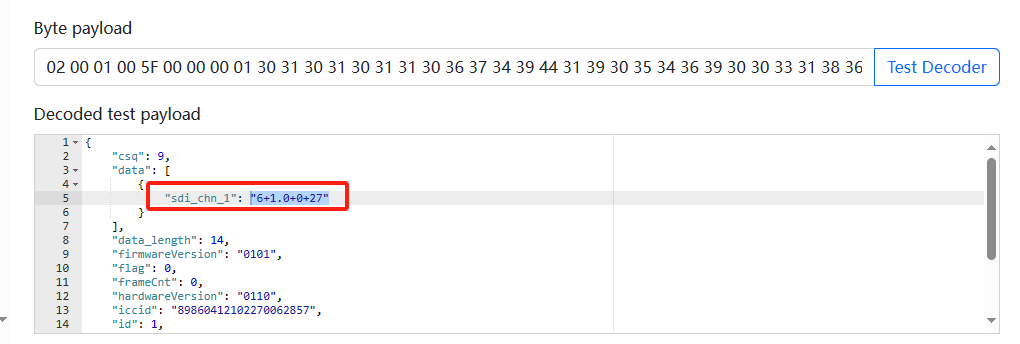

362b 312e 302b 302b 3237 2e38：都代表SDI-12的数据（具体解析数据如下图所示）
对接设备失败排查步骤

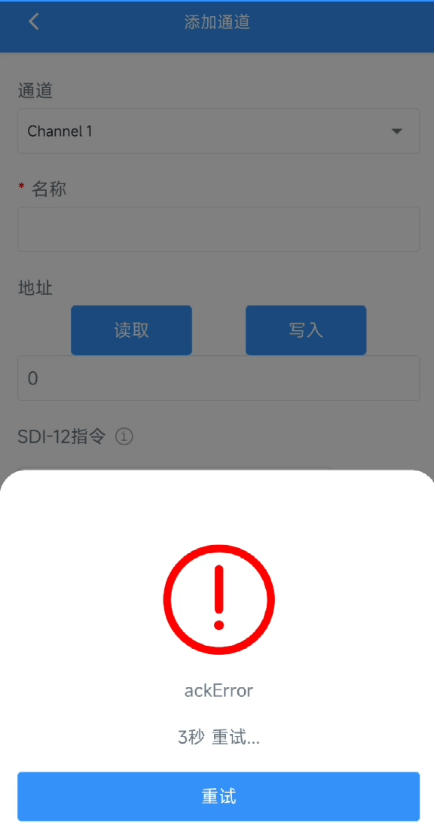

1、出现SDI-12设置中读取寄存器地址失败。
解决方法：
（1）将采集数据前对设备供电时间/s设置为3s以上，不要设置成1s。
（2）多读取几次寄存器地址。
（3）检查设备的波特率、数据位、停止位、校验位是否正确。
（4）接线是否正确。

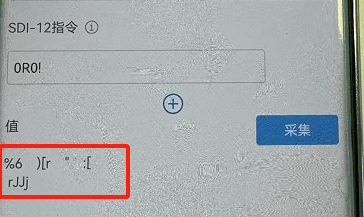

2、出现SDI-12显示数值乱码。
解决方法：
（1）检查设备的波特率、数据位、停止位、校验位是否正确。

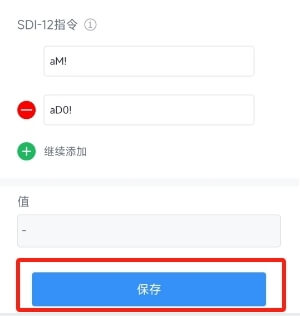

（2）有些指令可能会出现乱码现象，可以尝试使用aD0!指令去采集看看是否显示正确，如果正确则证明（1）的设置没有错，字符显示限制36Byte。
