概述

本文主要介绍如何安装测试VS330-470M。

准备

• 星纵物联vs330-470M
• 星纵物联网关设备，本次使用UG65网关

步骤

1. 产品安装说明

参考设备用户手册P13-P17的产品安装说明。

2. 产品安装测试

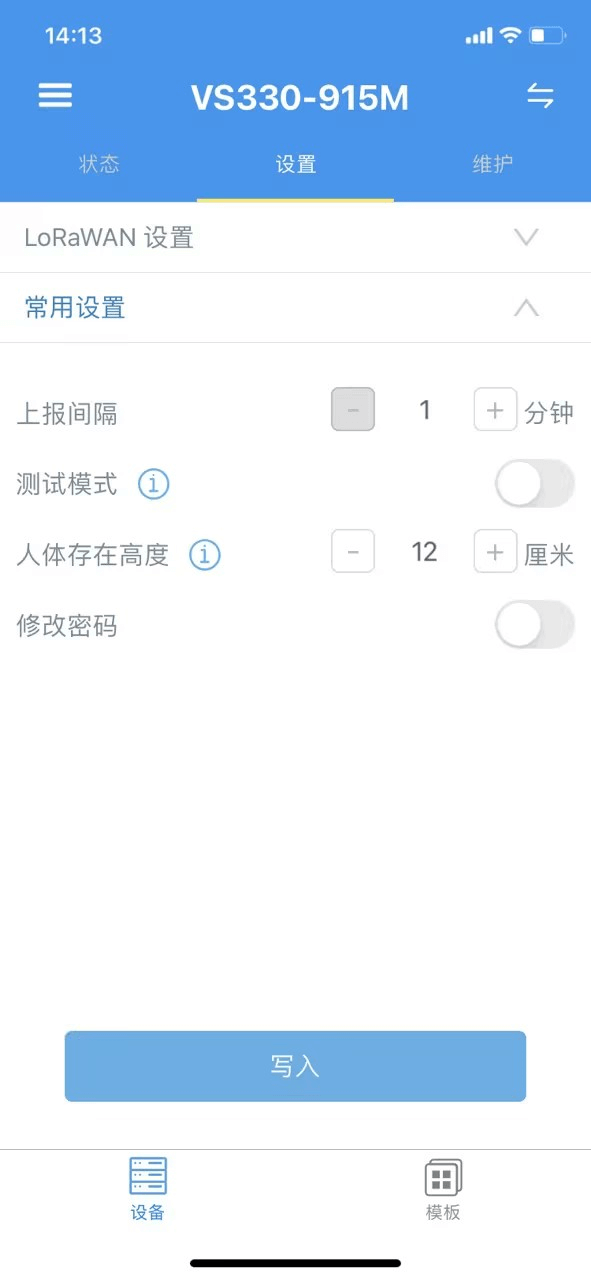

（1）安装前由于需要调试，先把传感器的上报周期先调整为1分钟。

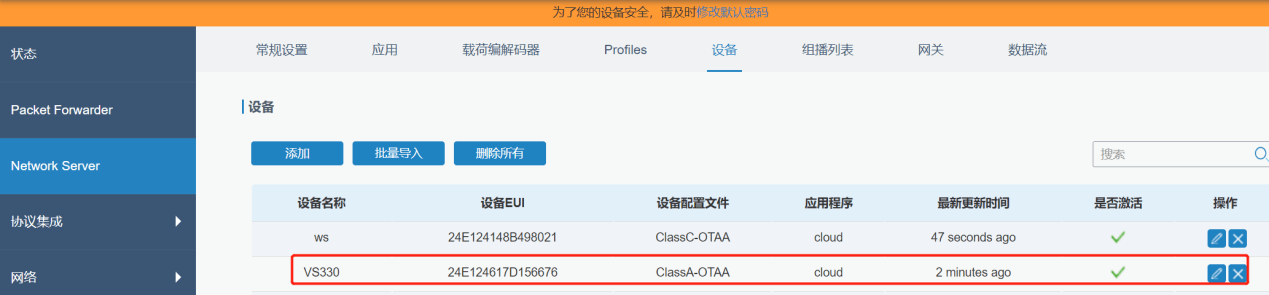

（2）传感器在网关上激活设备，具体可参考技术服务中心《网关内置NS添加终端节点设备》。

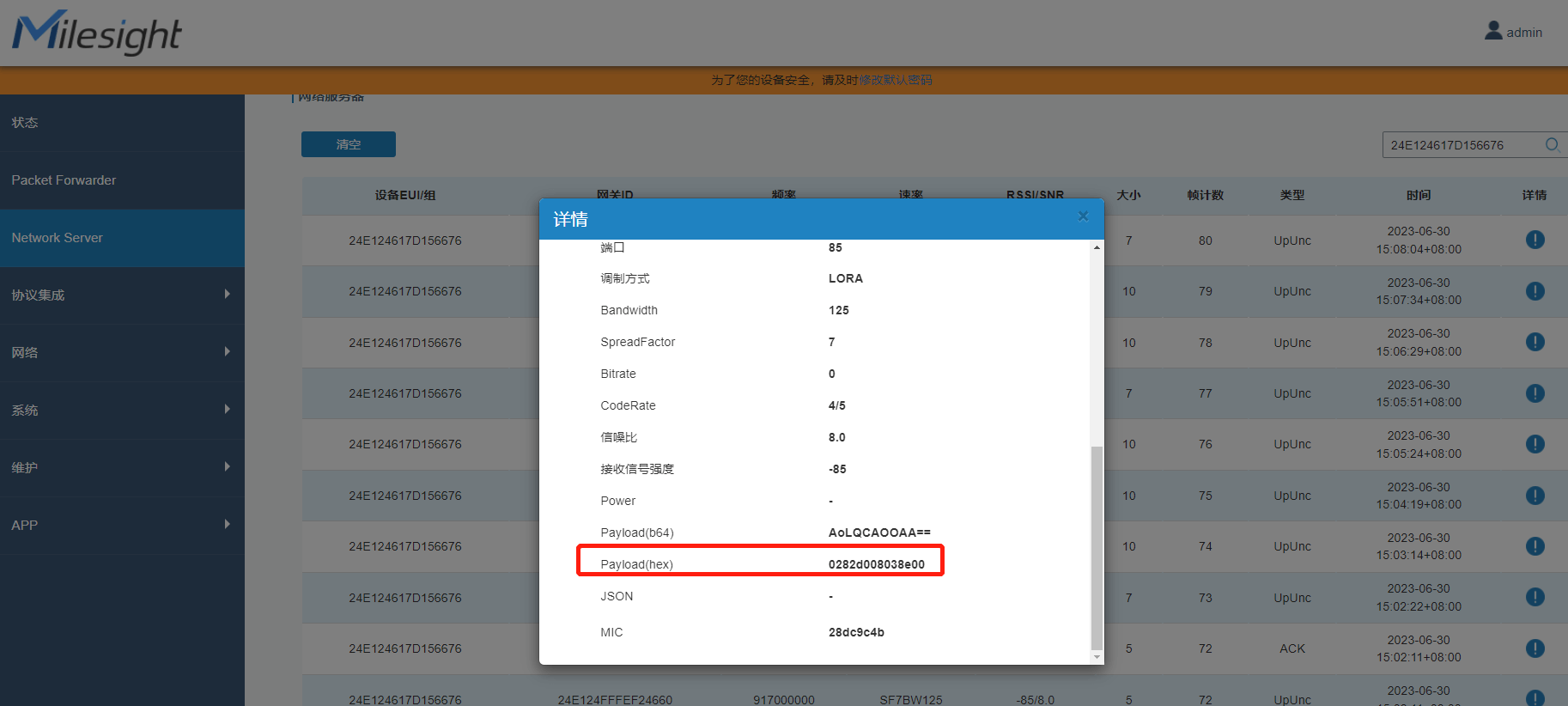

（3）网关激活成功后，将传感器壁挂到马桶的正后方离地2.5米左右高度（记得撕下镜头保护膜），镜头角度调整为对准马桶中心位置。在网关数据流页面上查看，连续上报的数据包找到人离开，非占用情况。

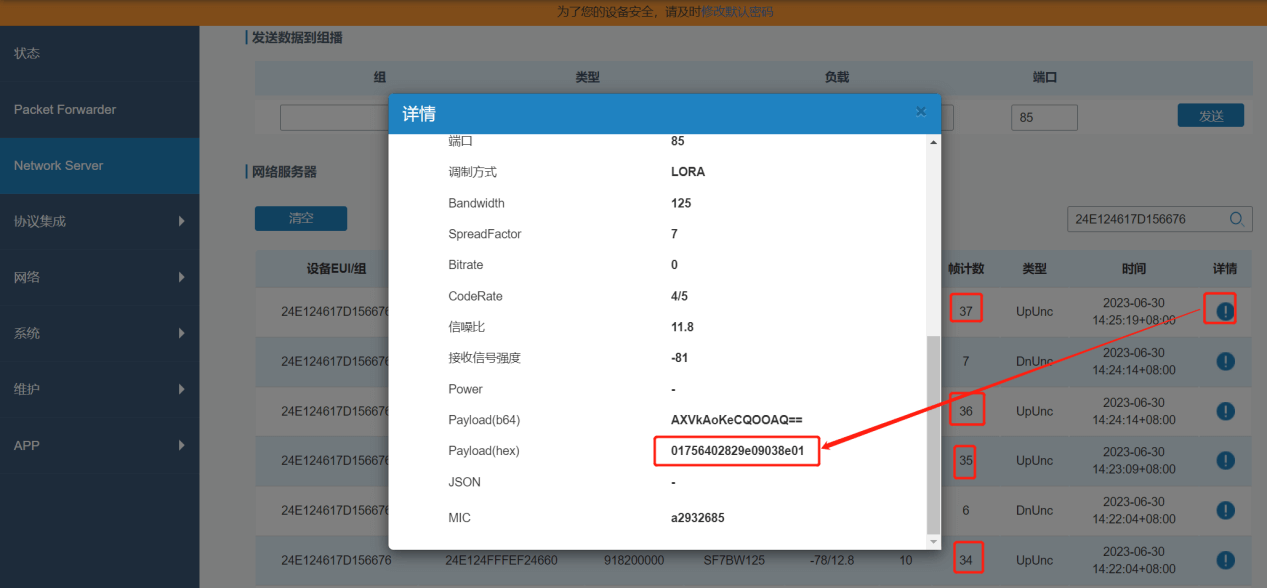

• 数据包中的0282后面的两位为ToF高度： 9e09 = 99e (低位在前）= 2462 cm，这是没有占用时检测到的ToF高度。


3. 阈值设置

• 阈值判断逻辑

ToF测量值< 所设阈值，超值，为占用；

ToF测量值 ≥ 所设阈值，未超阈值，为空闲。

• 阈值的数值选择

人坐在马桶上，会持续产生一个新的ToF值，所设置的阈值应该在没有占用与有人占用的数值之间。

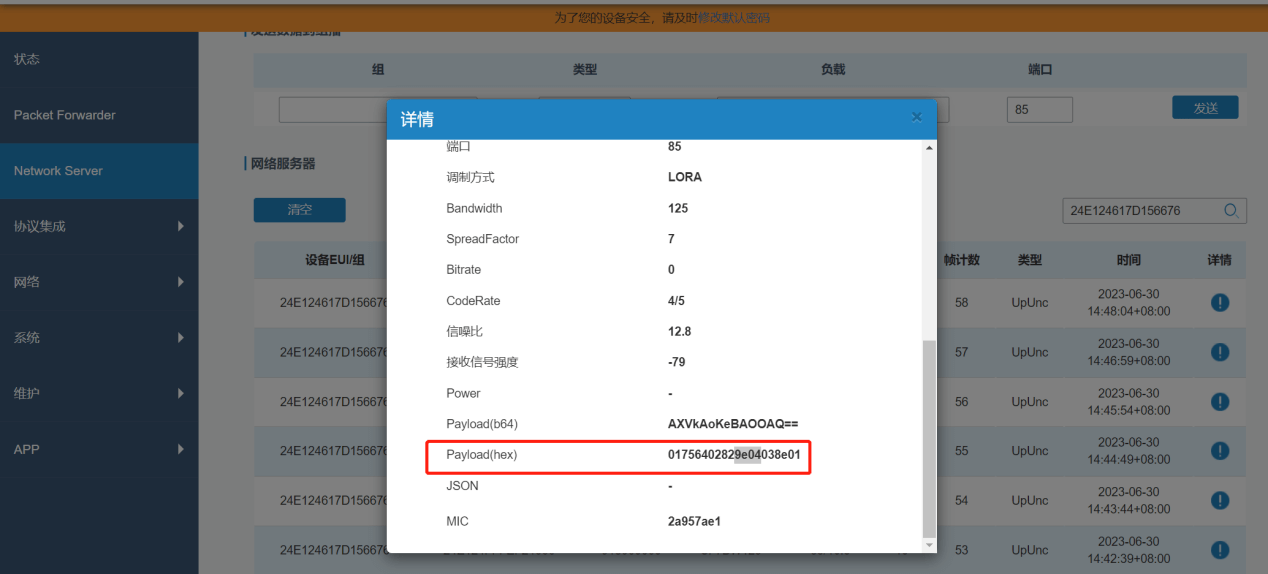

     占用时高度： 9e04 = 49e  = 1182

     设置阈值就可以在2462 与 1182 之间，比如设置为1500 (05dc)

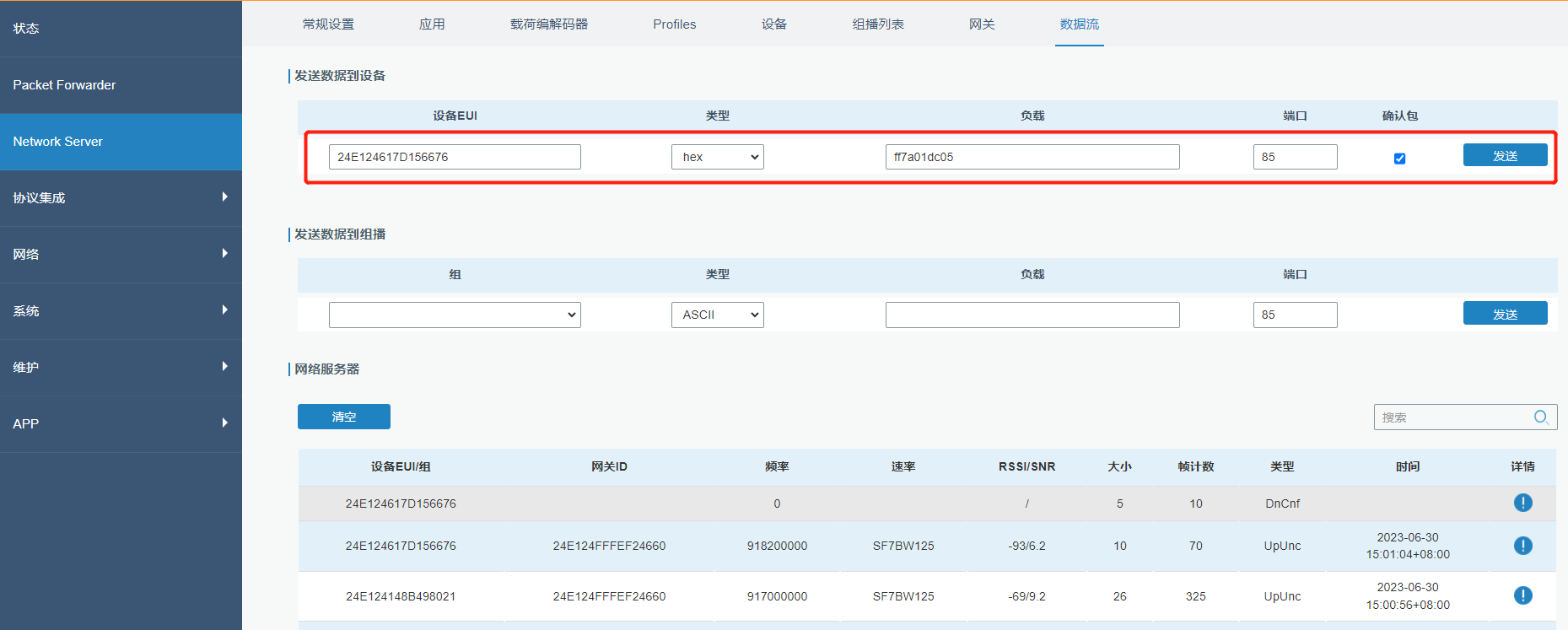

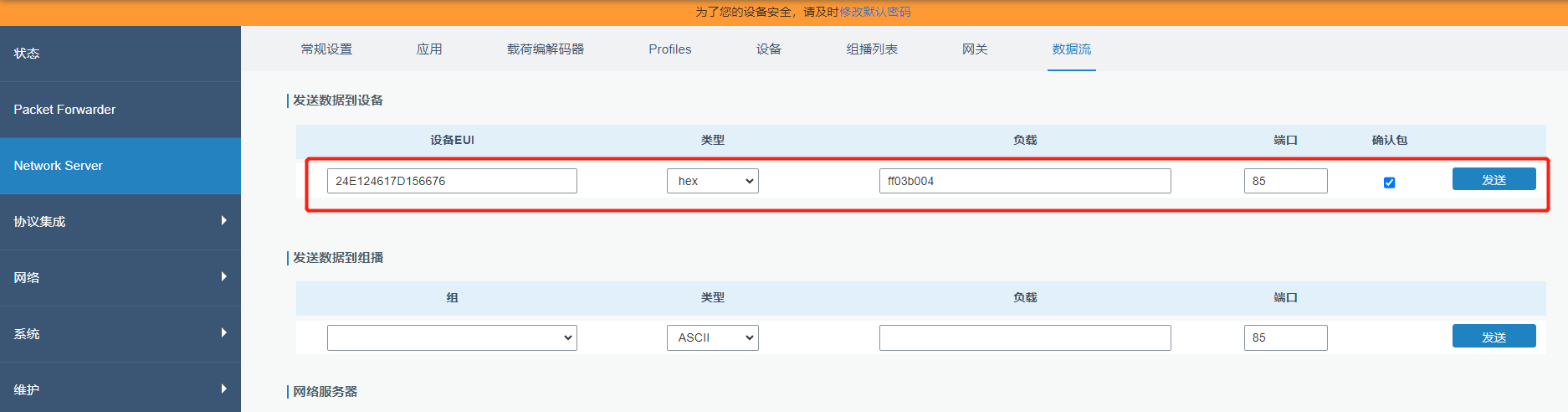

• 从网关下发阈值配置（数值转化低位在前） 。
  下发指令：ff7a01dc05

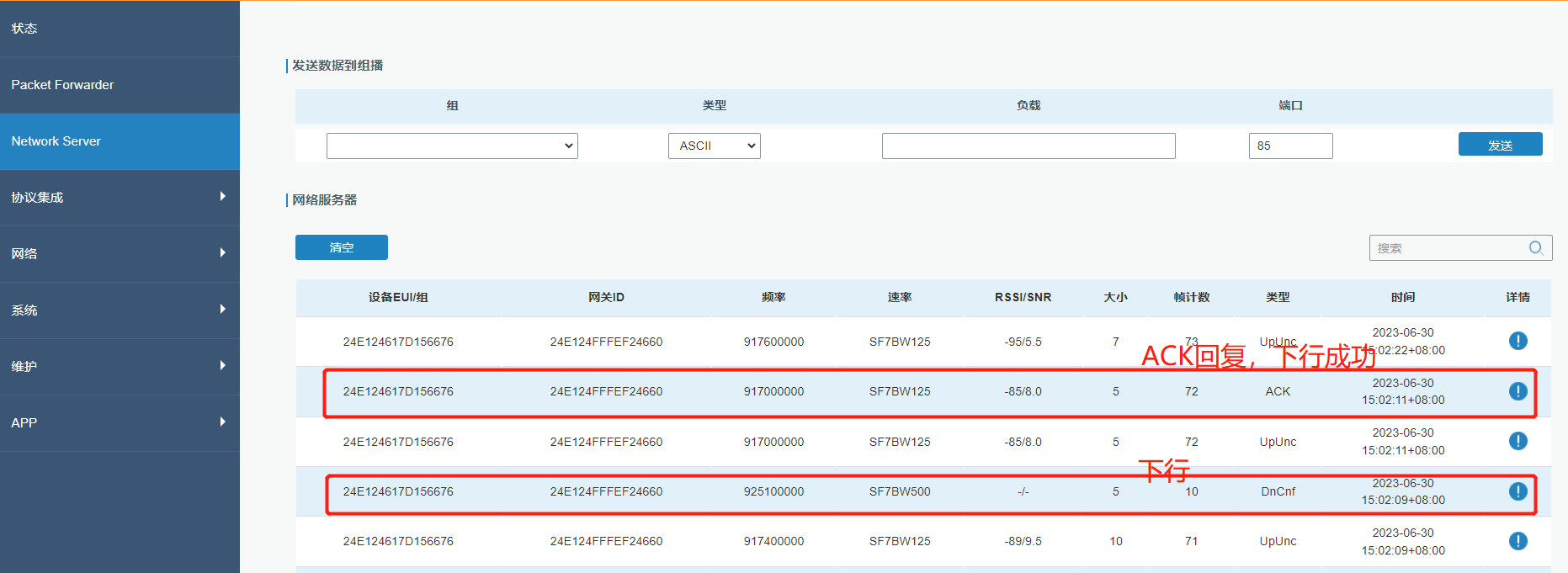

• 查看数据流有回复ACK包判断为下发正常。

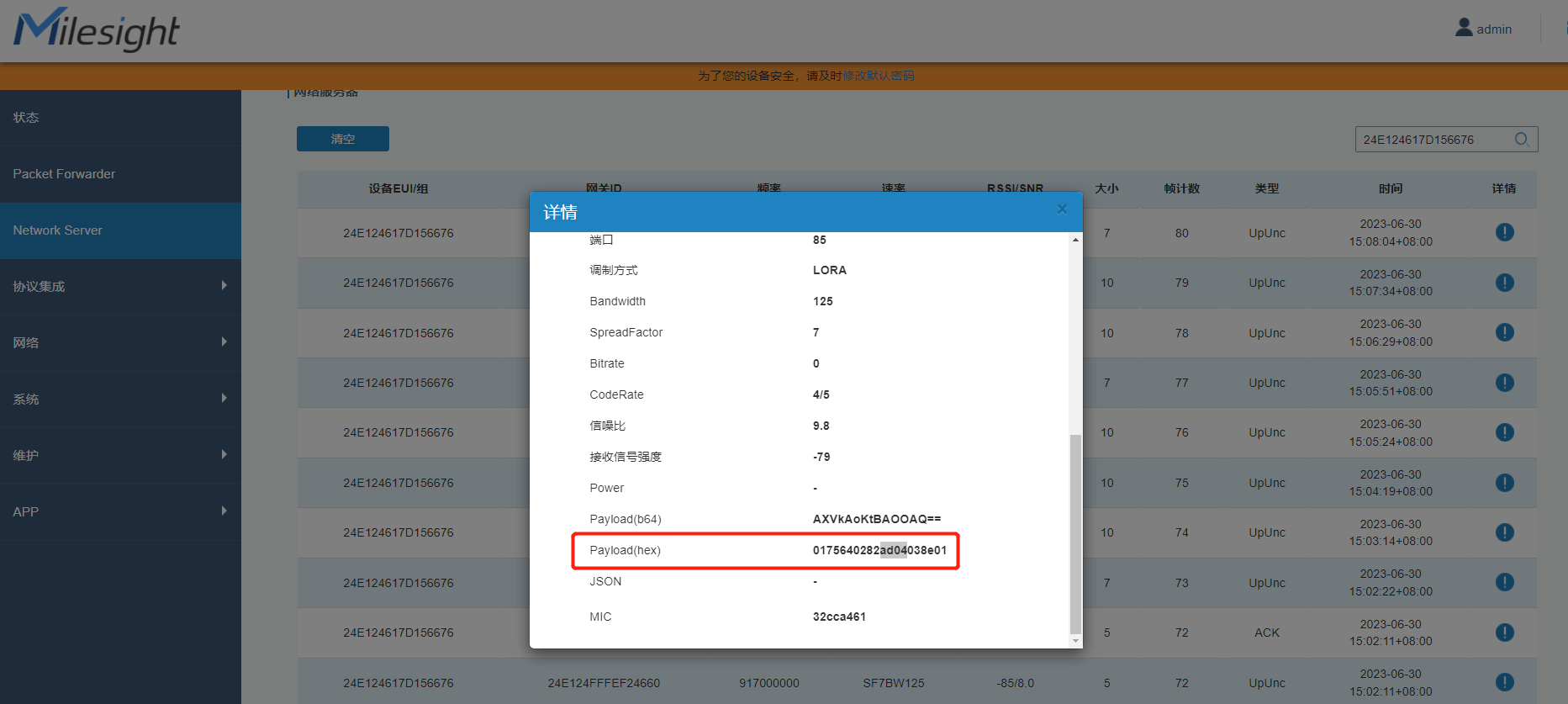

• 后续检测ToF值小于1.5Ｍ占用。

• 后续检测ToF值大于1.5M空闲。

４. 修改传感器上报周期，保障电池续航

• 其他的相同环境点位可以直接下发配置对应的阈值。

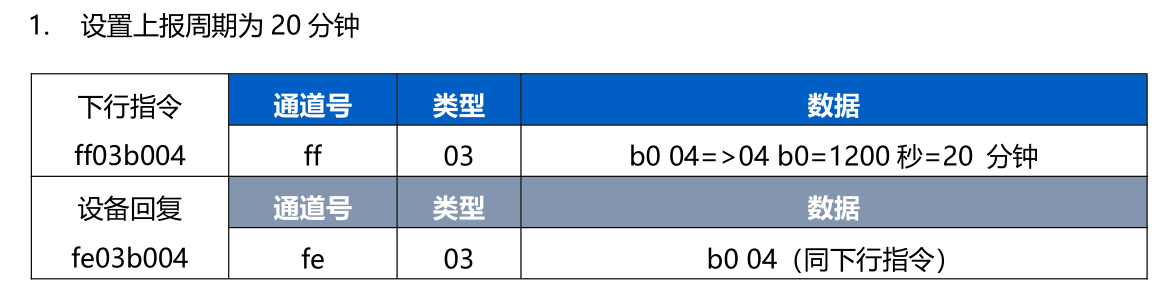

• 修改传感器上报周期为20分钟。
