概述

星纵物联UC系列设备支持RS485主动采集，可将传统RS485终端设备（如水表/电表/温湿度等传感器）从RS485有线传输转换为LoRaWAN^®无线传输。本文档主要介绍UC设备采集不到RS485终端设备数据时的排查方式。

准备

• 星纵物联LoRaWAN^®网关
• 星纵物联UC采集器
• RS48转USB转换器
• 串口模拟工具：Modbus Poll

步骤

1. 排查接线问题

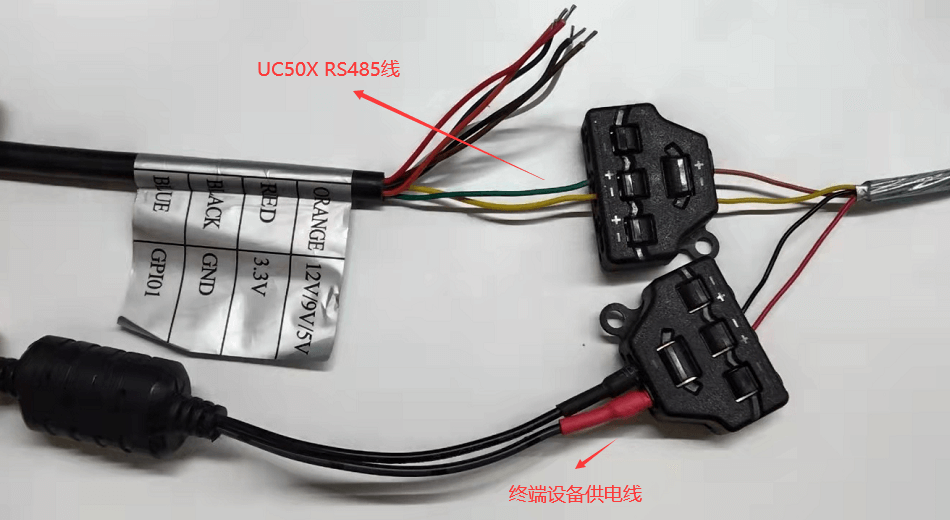

检查RS485接口的A、B线是否接反，可以尝试对调RS485的A、B接线。如果测试UC50x系列可尝试先用外部供电。

2. 排查配置参数

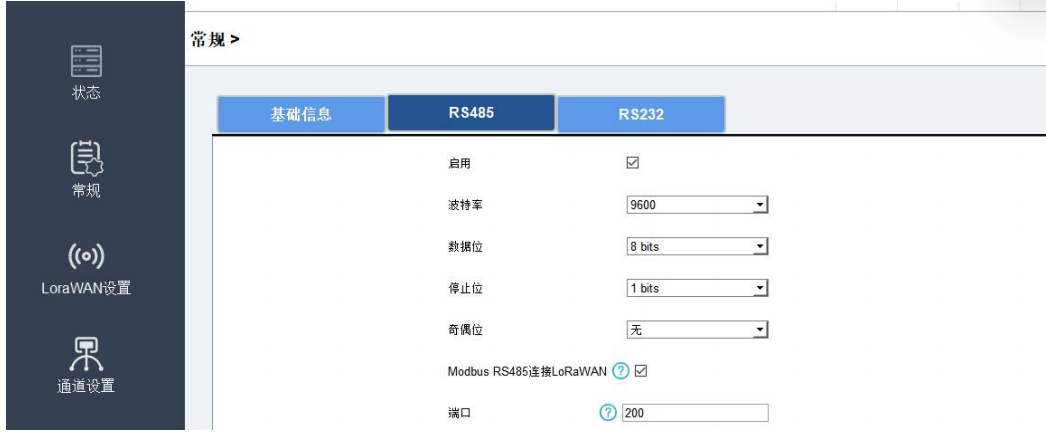

检查UC设备参数配置是否正确，需要与下接RS485终端设备的参数保持一致。

3. 排查RS485终端

检查RS485终端是正常收发及收发内容是否为标准Modbus RTU协议（具体参考RS485终端的协议手册来判断）。

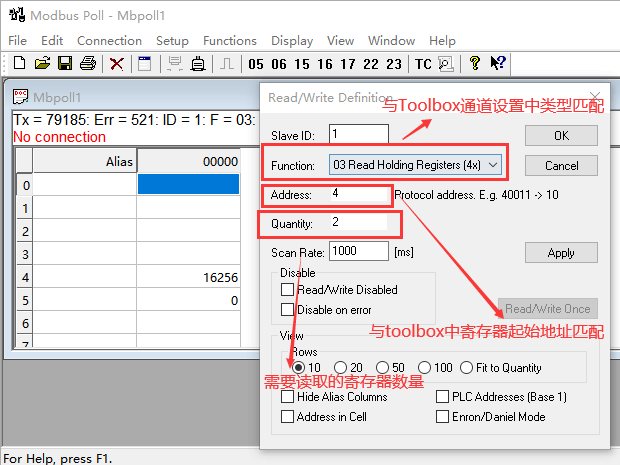

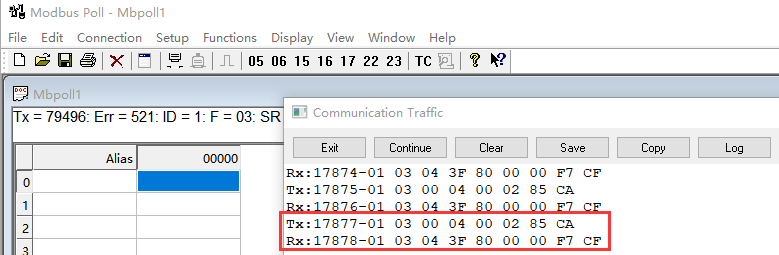

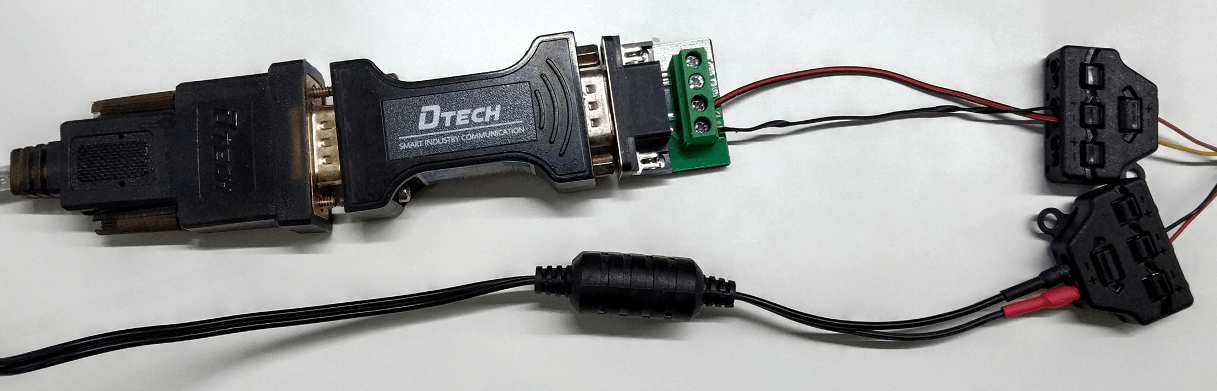

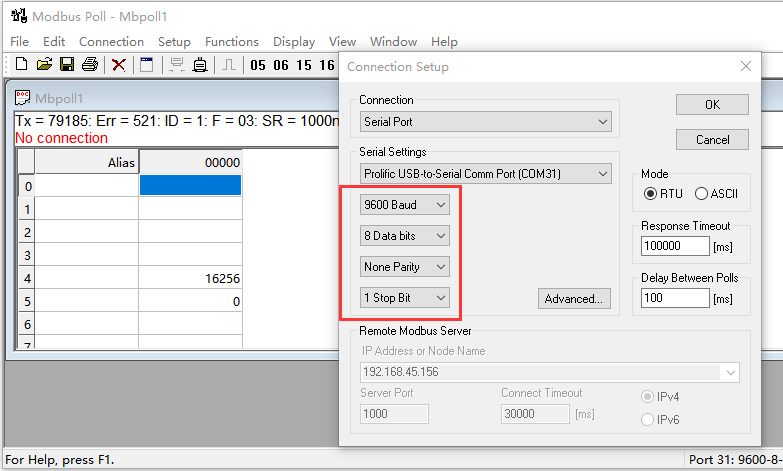

1. 将RS485终端设备通过RS485转USB转换器接到电脑，尝试使用Modbus poll工具读取并查看交互的Modbus指令是是标准Modbus RTU协议。

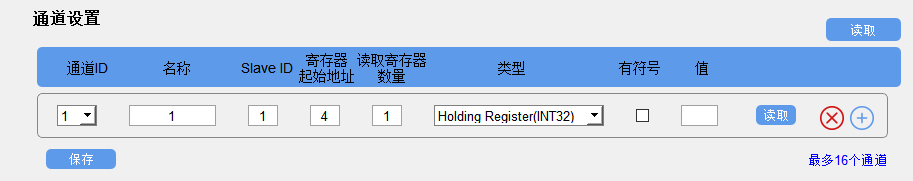

2. 若串口工具采集正常，则需要对比检查下串口工具和UC采集器的通道配置是否一致。

注意：对于通道里类型的选择解释如下：

①INT16：1个通道读取1个寄存器地址的值，如寄存器起始地址是4，则只能读取寄存器地址为4的值。

②INT32、Float：1个通道读取两个寄存器的值，如寄存器起始地址是4，则能读取寄存器地址为4，5两个寄存器的值。

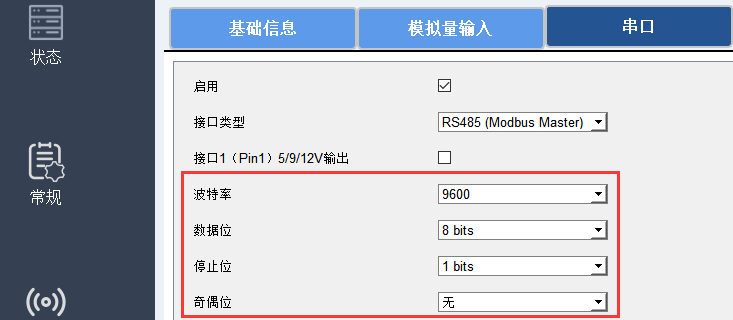

3. 若串口工具采集正常，则需要对比检查下串口工具和UC采集器的参数配置是否一致。

4. 检查RS485终端设备是否是标准Modbus RTU协议。

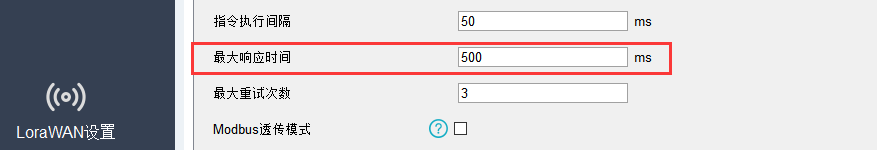

5. 若串口工具可以正常有交互，但UC采集器无法采集到数值可以尝试增大Modbus回复响应时间。

4. 排查阻抗问题

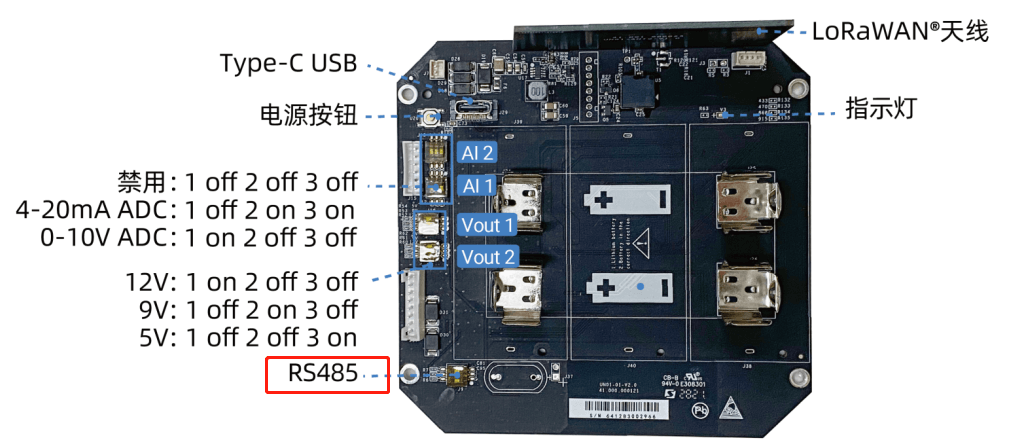

尝试调节拨码增加120Ω电阻匹配（1拨到ON的位置），不同采集器调整方式不同，具体参考对应设备的用户手册

5. 排查日志&导出

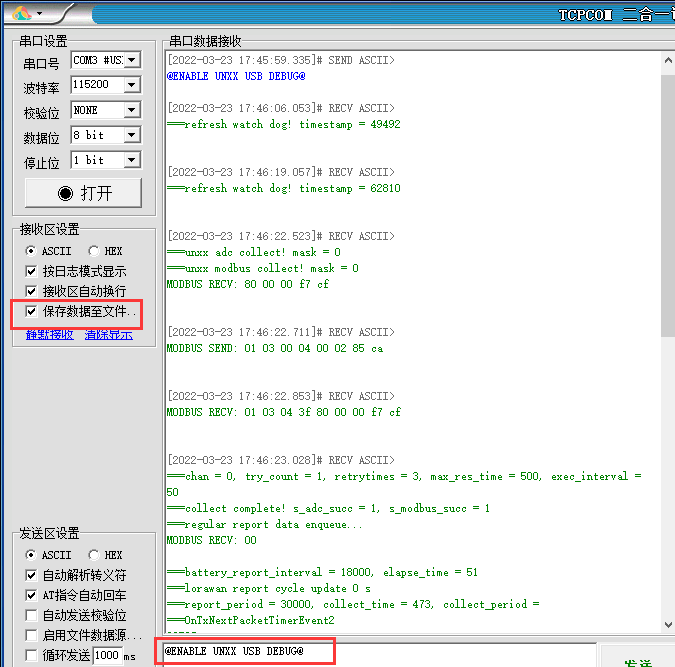

通过TCPCOM工具，使用Type C线将采集器接到电脑，输入指令@ENABLE UNXX USB DEBUG@查看并导出UC采集器上的日志。联系咨询星纵技术支持。
