概述

在通信领域，存在点到点通信和点到多点通信两种方式，两种方式都有其应用场景。相比点到点通信，点到多点通信的优势是能够提高通信效率和信息扩散速度，信源方发送一次消息，能够传送给多个信宿方，达到批量管理的效果，点到多点通信即组播通信。

LoRaWAN^®协议也定义了组播的规范。在使用组播功能时，节点设备和网络服务器需同时支持组播功能。下面用网关内置NS和Chirpstack两个例子来介绍组播功能的配置与应用。

准备

• 星纵物联LoRaWAN^®网关
• LoRaWAN^®终端节点

步骤

1. 网关下发

星纵物联LoRaWAN^®网关拥有内置网络服务器（NS），支持在网关上直接下发组播指令批量管理节点设备。如下以UG67网关与WS515节点为例介绍组播功能的配置使用。配置之前请先参考手册激活节点。

1.1 节点配置

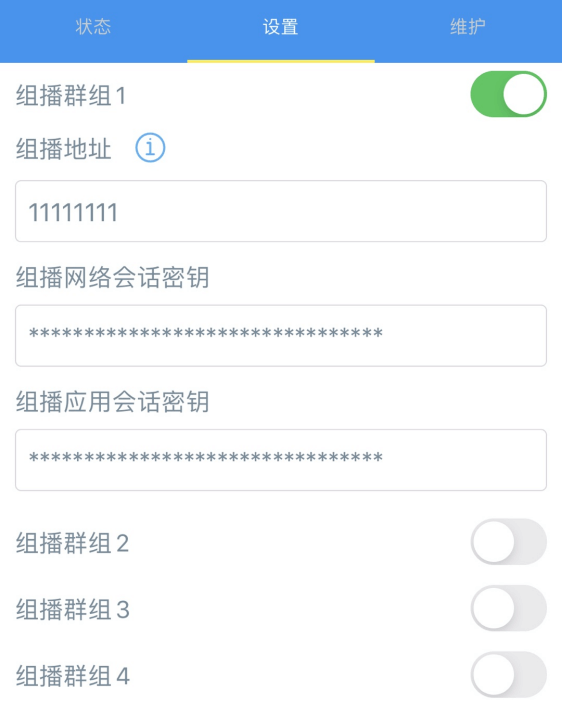

1. 开启节点设备的组播功能，根据节点设备要求配置组播地址、组播网络会话密钥、组播应用会话密钥（需与网络服务器组播参数一致）。

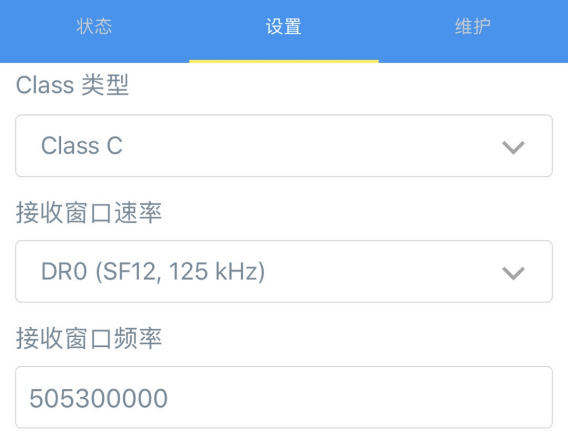

2. 节点工作方式选择Class C，组播接收窗口为RX2窗口（速率与频率默认为DR0，505.3MHz）。

1.2 网关配置

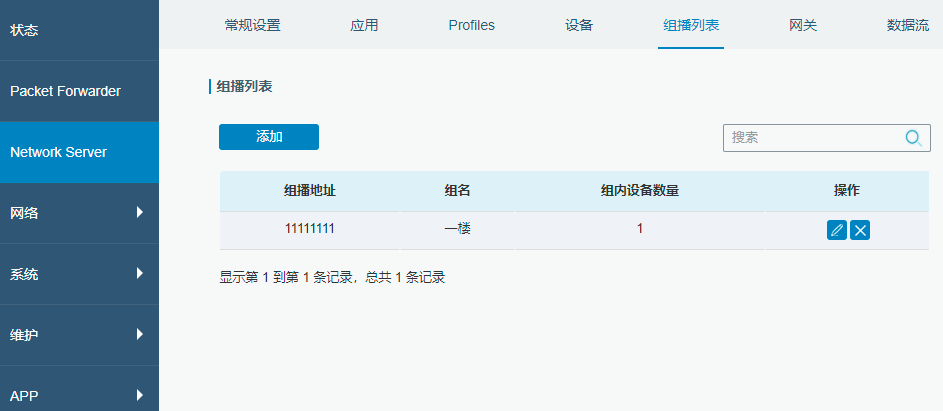

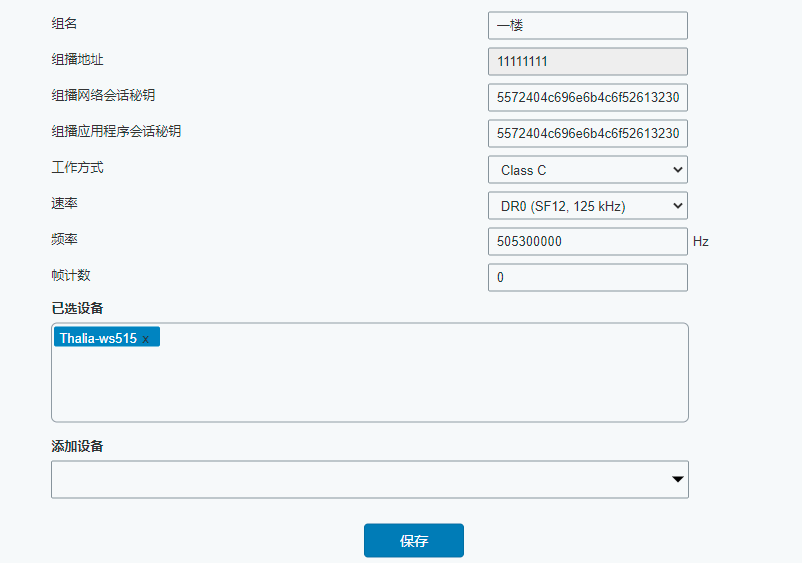

1. 进入网关“Network Server>组播列表”添加新的组播组，组播参数需与节点设备一致，配置好后点击保存。

1.3 下发组播指令

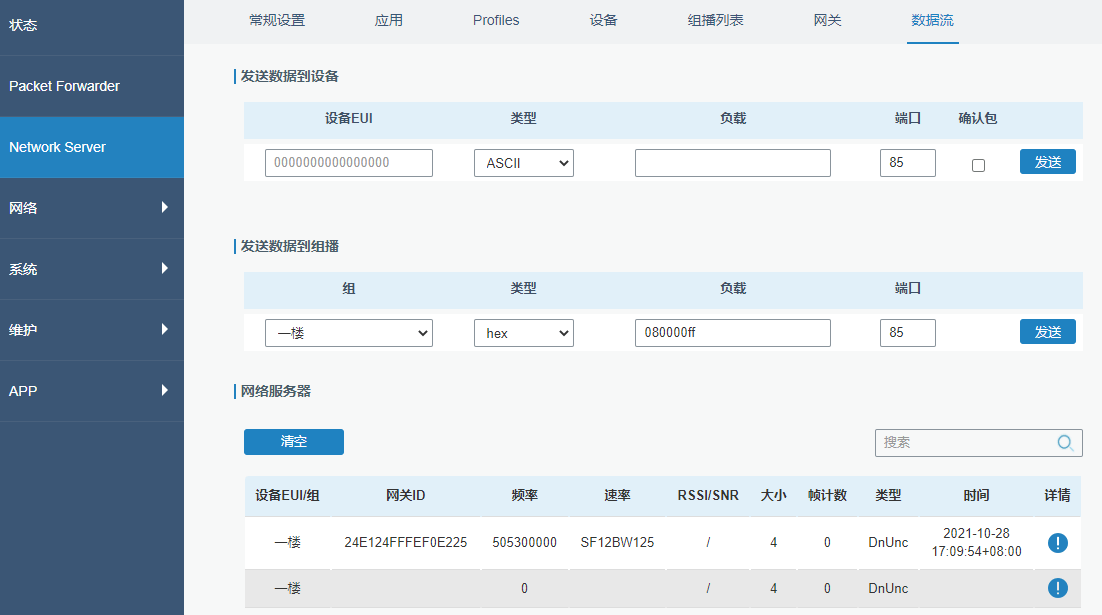

1. 进入网关“Network Server>数据流”，选择上一步创建的组播组，输入设备控制指令，点击发送，即可批量控制组播组内的所有节点设备。

2. Chirpstack下发

ChirpStack为LoRaWAN^®网络提供了开源组件，在Chirpstack上使用组播功能时，请先参考指导文档将网关和节点接入到ChirpStack，并验证是否可以正常收发数据。

节点组播配置请参考2.1章节。

2.1 创建组播组

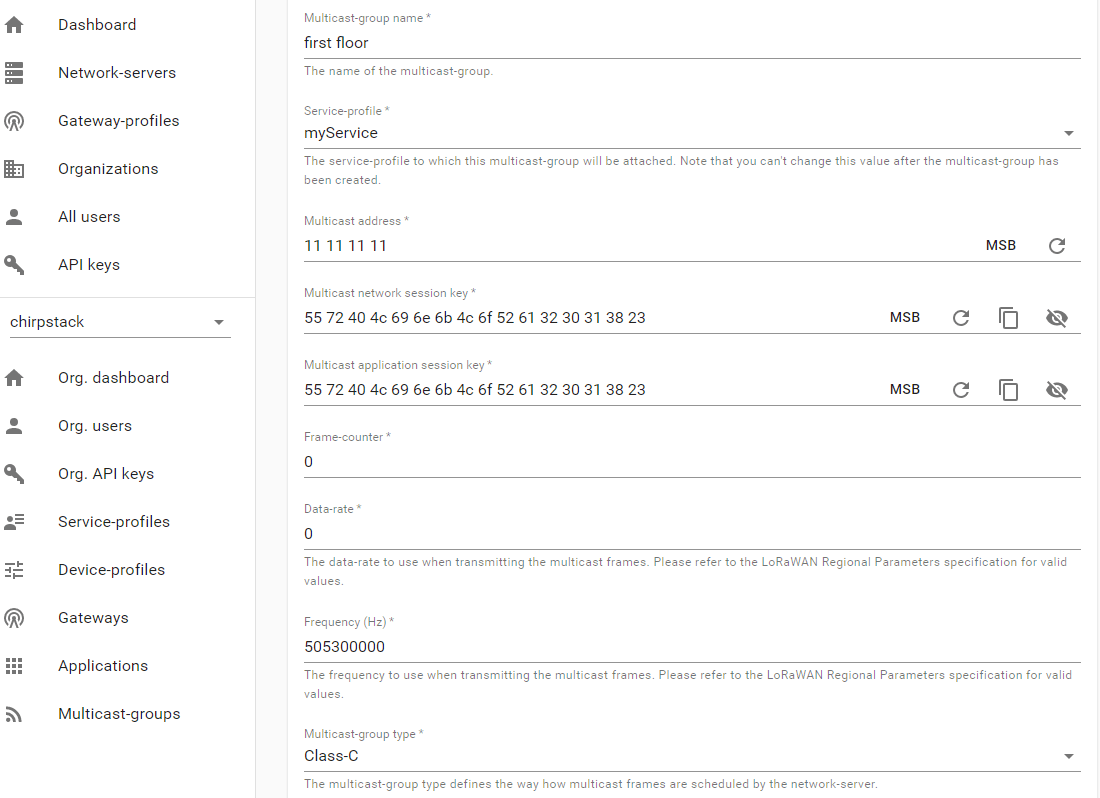

1. 进入“Multicast-groups”菜单，点击“+CREATE”创建广播组，配置组播参数（需与节点设备一致）。

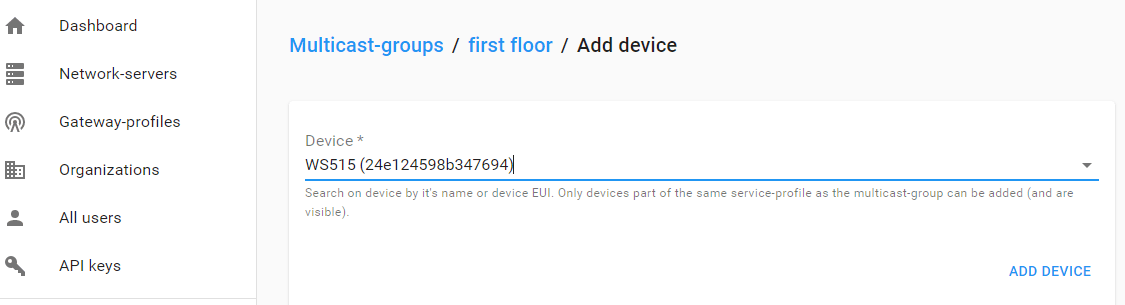

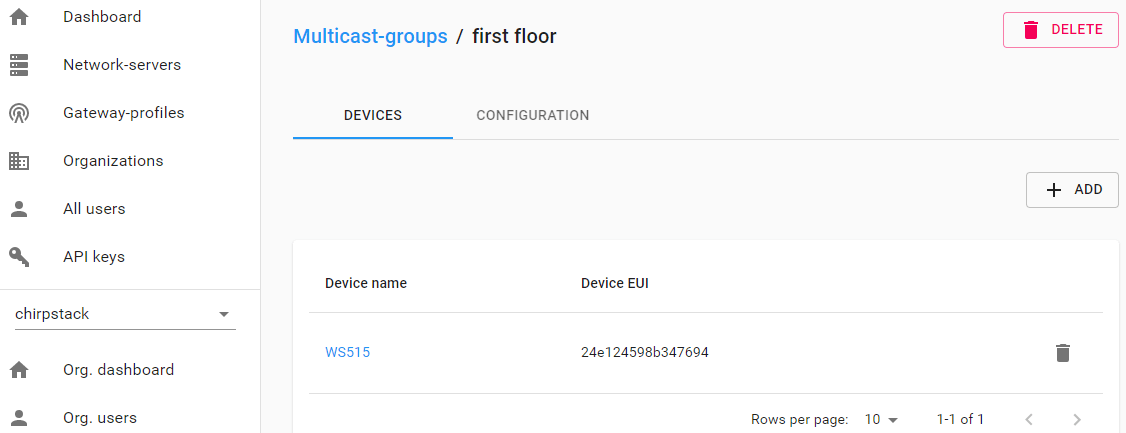

2. 添加节点设备到组播组内。

2.2 创建API key

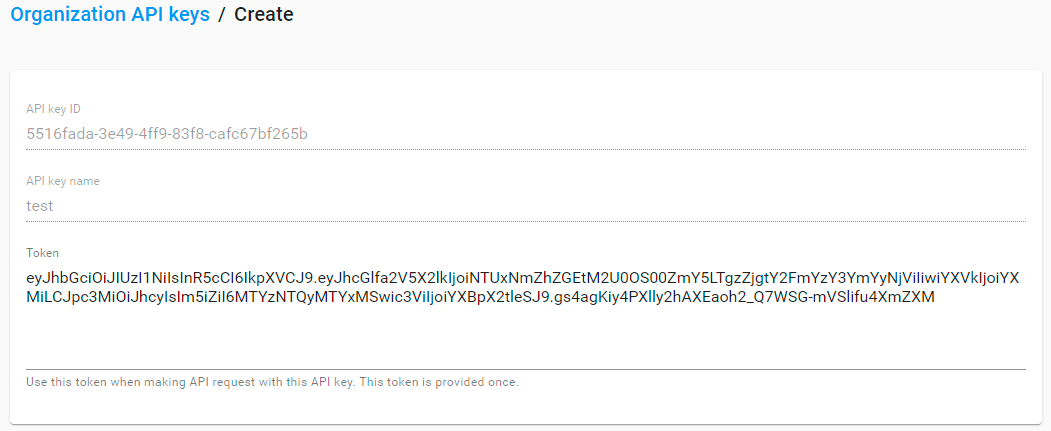

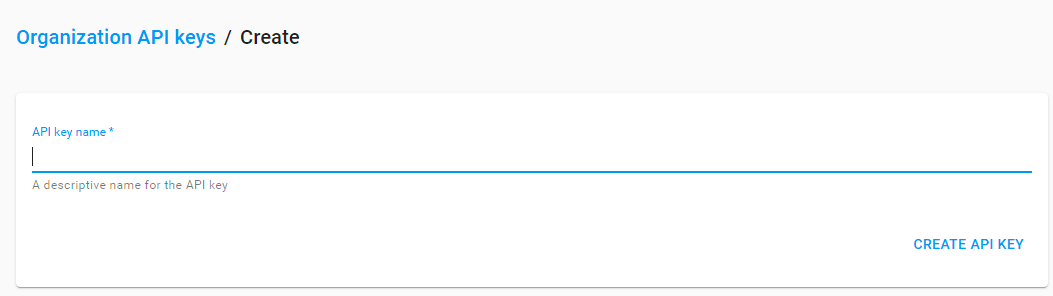

1. 进入“Org. API keys”菜单，点击“+CREATE”创建API key，复制生成的Token值，用于API接口请求时的鉴权。

2.3 下发组播指令

Chirpstack通过API接口实现组播功能。

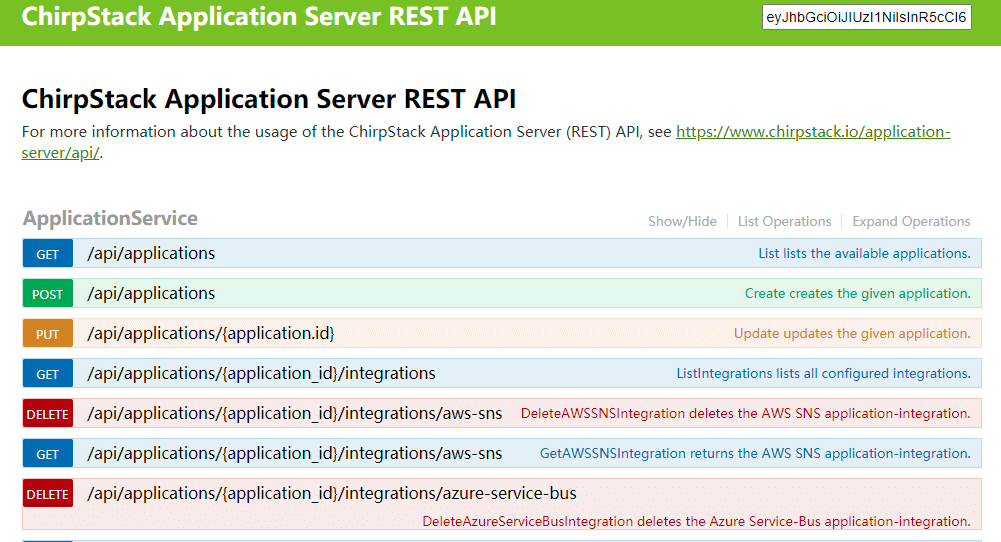

1. 进入Chirpstack API接口页面：http://localhost:8080/api（localhost为NS服务器IP），将上一步创建API key的Token值粘贴在右上角的方框中，以此实现API鉴权。

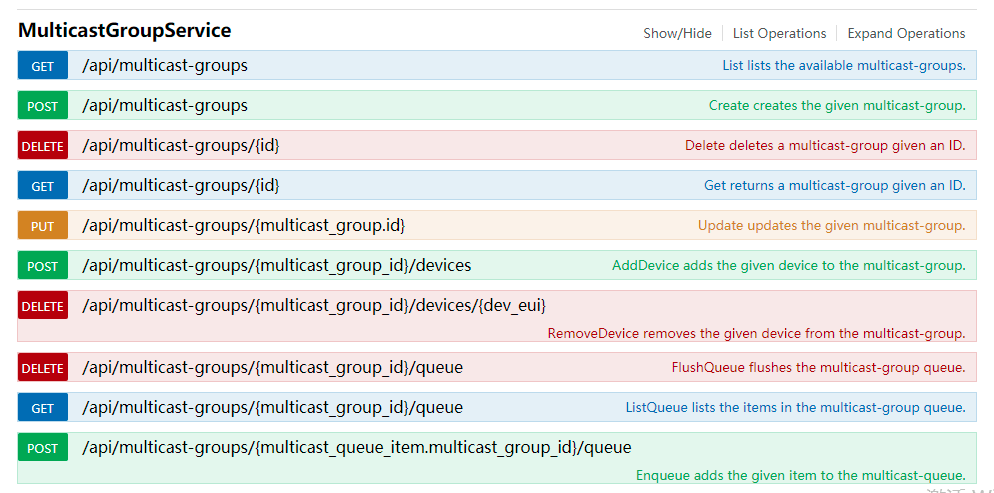

2. 找到组播API接口，点击接口展开配置页面。

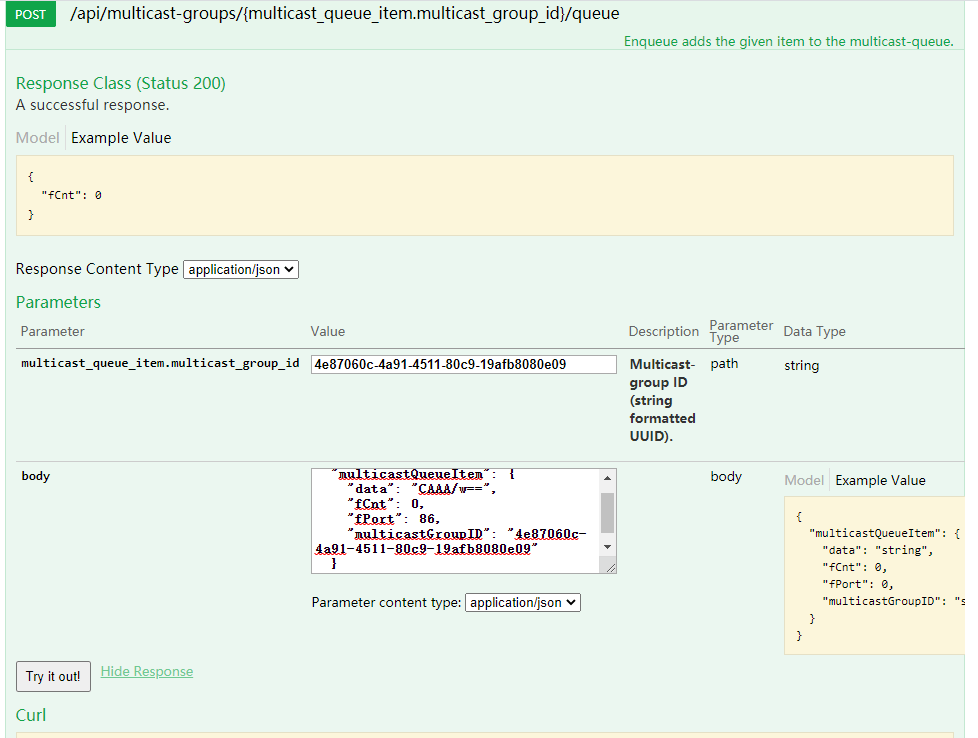

3. 配置组播内容，在参数栏Value位置输入组播ID，根据右侧的示例填写请求body。然后点击Try it out下发组播指令。

Body示例：

{

“multicastQueueItem”: {

“data”: “CAAA/w==”,

“fCnt”: 0,

“fPort”: 86,

“multicastGroupID”: “4e87060c-4a91-4511-80c9-19afb8080e09”

}

}
