概述

本文介绍如何将星纵物联终端节点设备添加到 ChirpStack v4服务器。单击此处了解有关如何安装 ChirpStack 的更多信息。

准备

  • 星纵物联终端节点设备(传感器)
  • ChirpStack v4 服务器(服务器频率应与网关和传感器相同)

步骤一

1. 添加租户(Tenants)

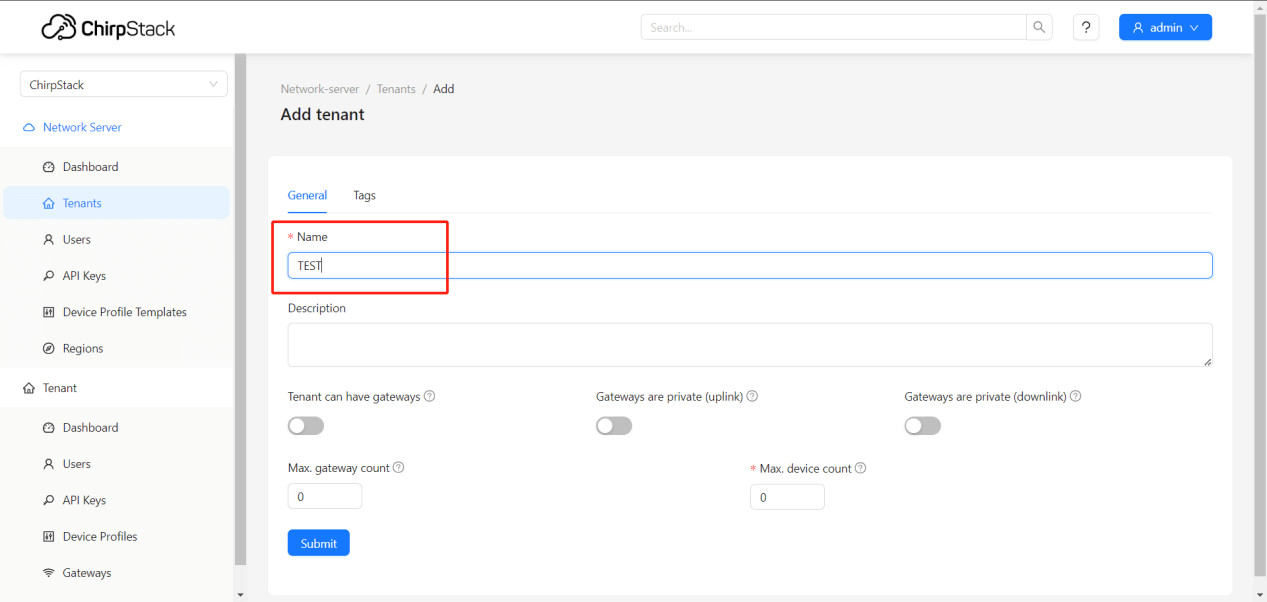

(1)菜单栏Network Server选择Tenants,点击“Add tenant”添加租户填写Name字段,其他值可以是默认值,点击“Submit”提交。

步骤二

1. 添加设备配置文件

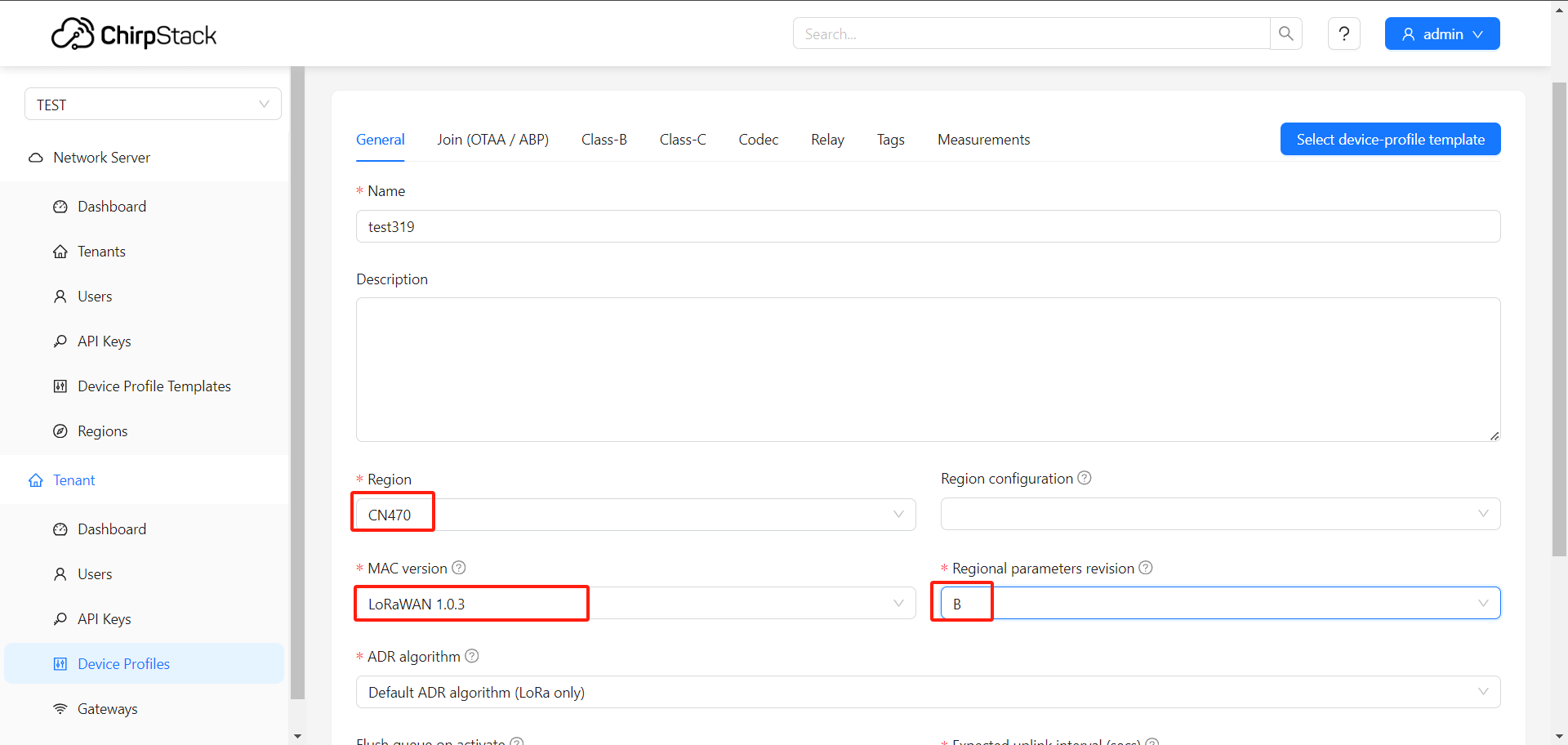

(1)菜单栏Tenant选择Device Profile,点击“Add device profile”添加,根据传感器的类型创建设备的配置文件。Name(自定义),Description(可默认),Region(选择当前区域对应的频段,中国频段为CN470),其他值可为默认。
注意:对于星纵物联节点设备,MAC版本为1.0.2或1.0.3,区域参数修改为B。

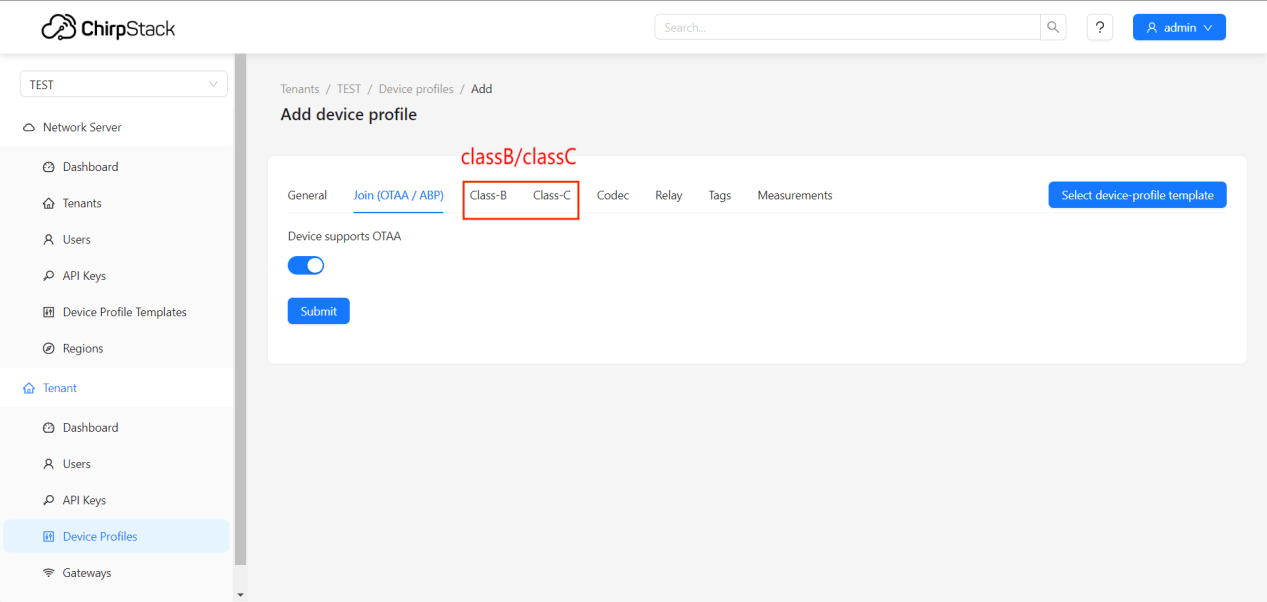

(2)如果join-type为OTAA,请转到Join(OTAA/ABP)选项卡以启用设备支持OTAA。如果设备类型为B类/C类,请转到对应的CLASS-B/CLASS-C选项卡以启用B类/C类。

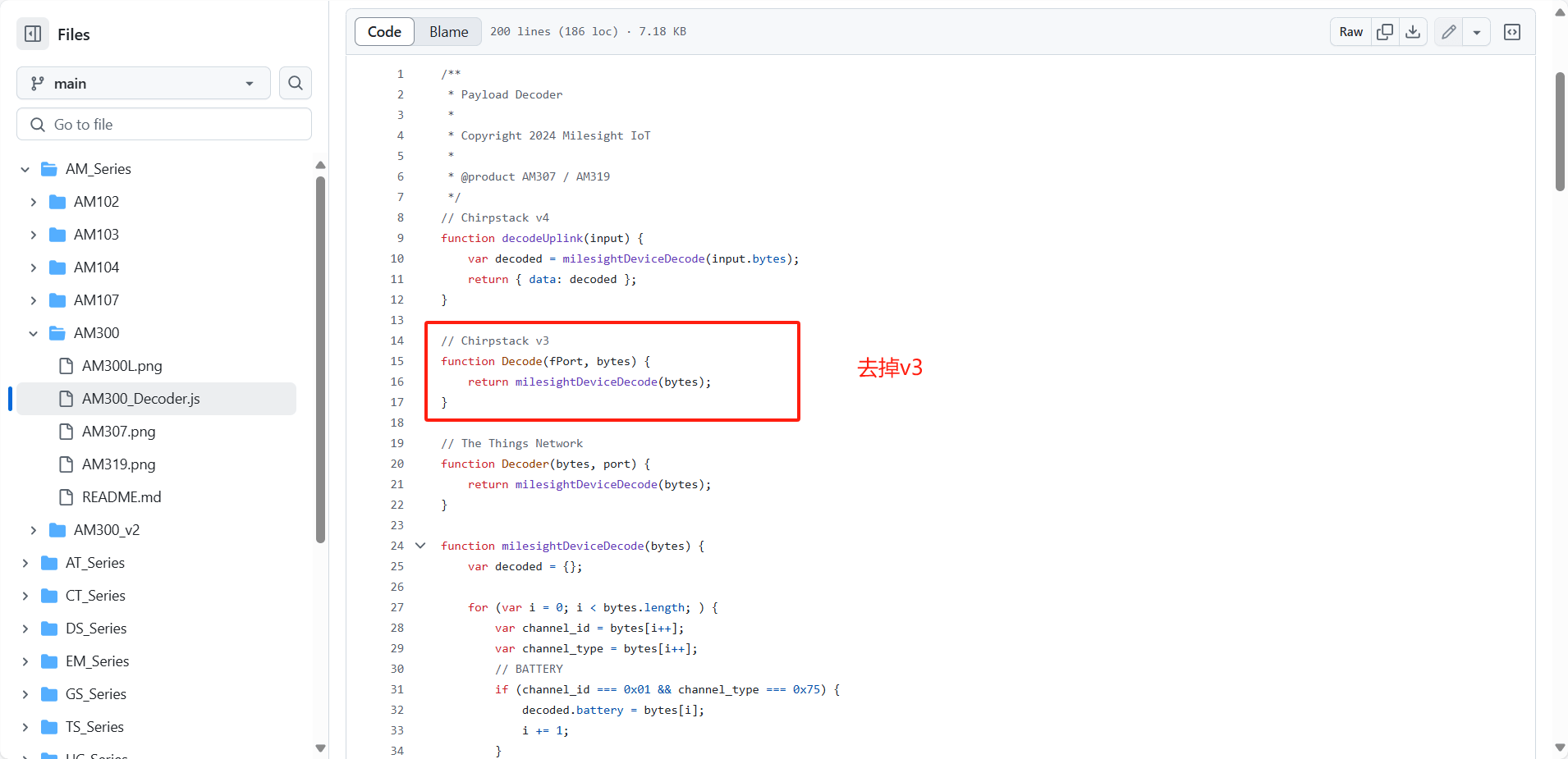

(3)根据传感器/节点添加对应的解码器。查找对应传感器的解码器并将其粘贴到解码器页面。请保留chirpstack V4 的报头并删除其他报头。点击“Submit”提交。

注意:

步骤三

1. 添加应用程序

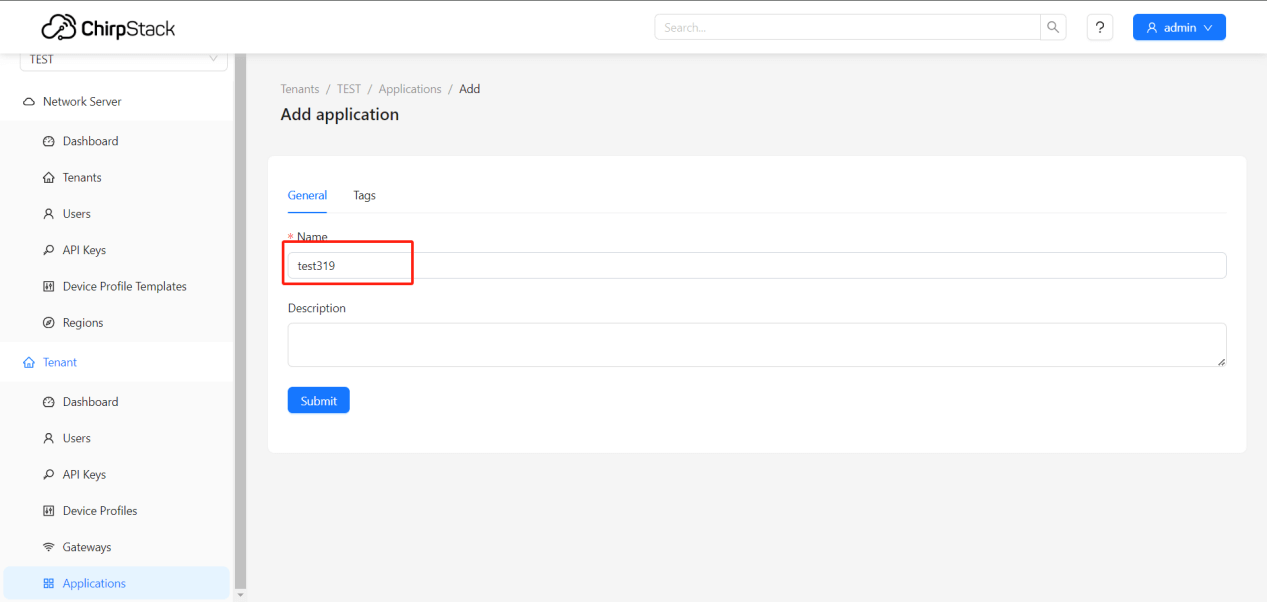

转到Applications页面,点击“Add application”以创建程序填写对应的字段,其他可为默认,点击“Submit”提交。

步骤四

1. 添加设备

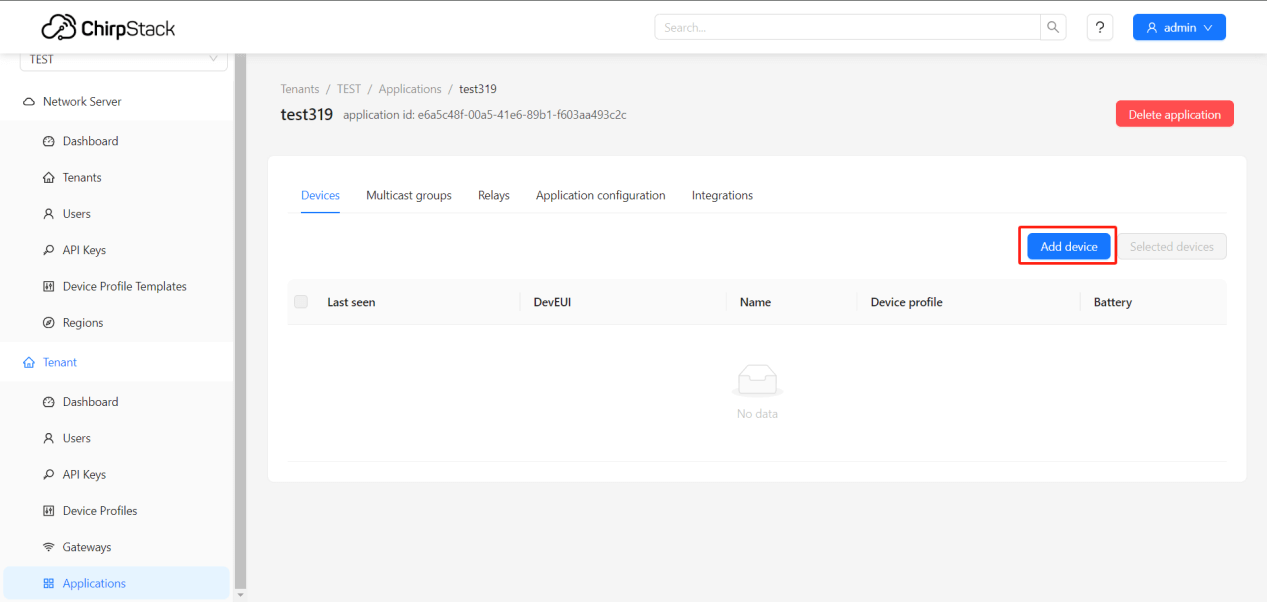

(1) 转到应用程序页面,然后单击你在上一步创建的应用程序,然后点击“Add device添加设备”以添加新设备。

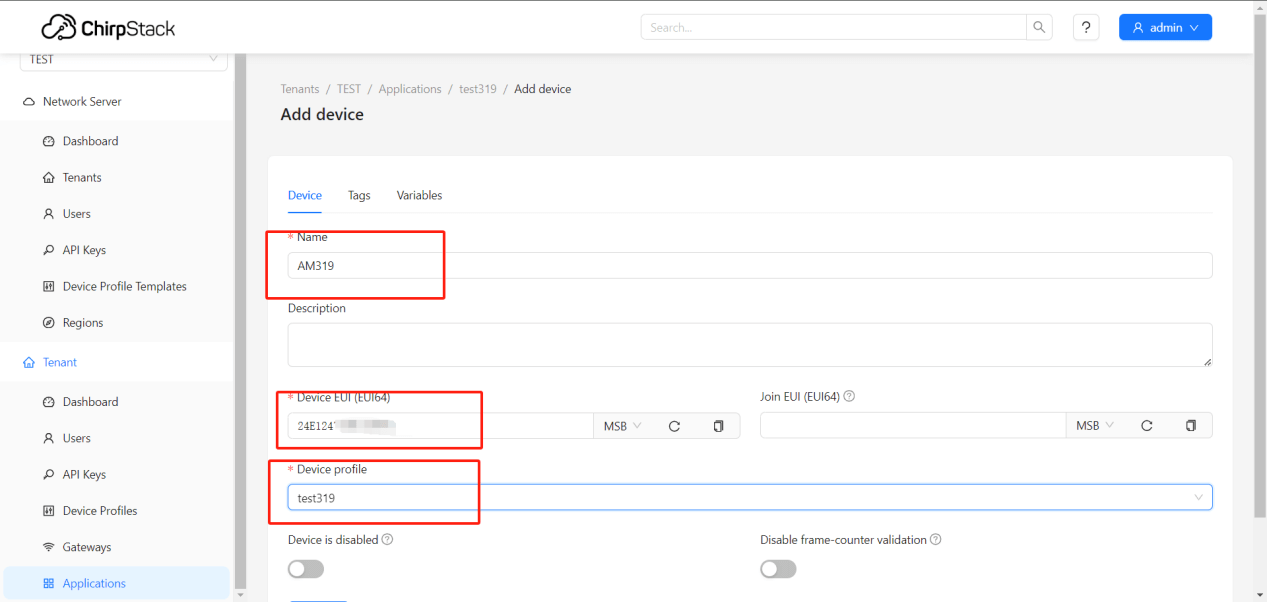

(2) 输入设备基本信息。

(3) 加入网络有两种类型:OATT和ABP

  • 加入OTAA模式

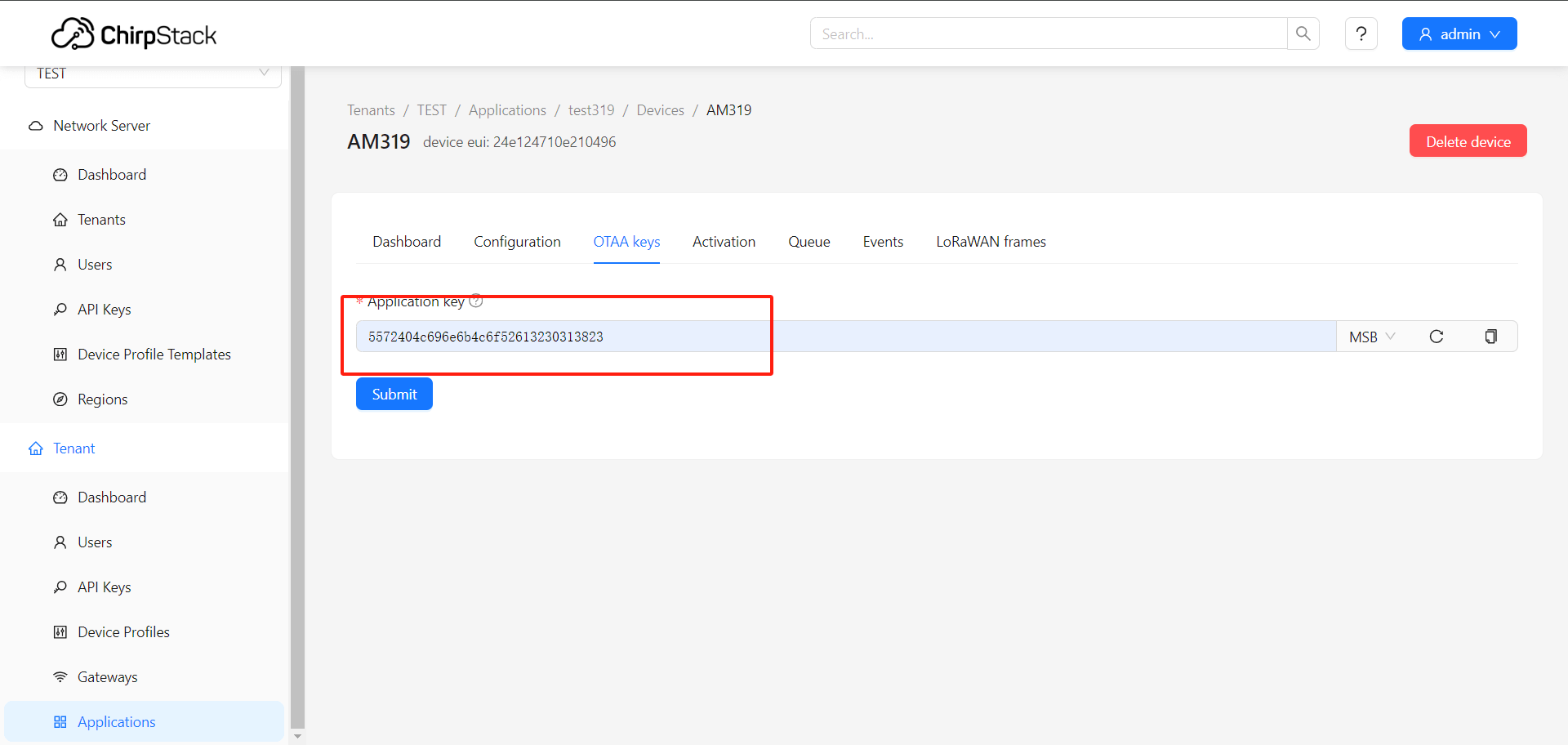

    选择OTAA设备配置文件。创建设备后,填入终端节点设备的Application Key(默认值:5572404c696e6b4c6f52613230313823),点击“submit”保存配置。

  • 加入ABP模式
    选择ABP device profile(ABP设备配置文件),然后点击“submit”(提交)。

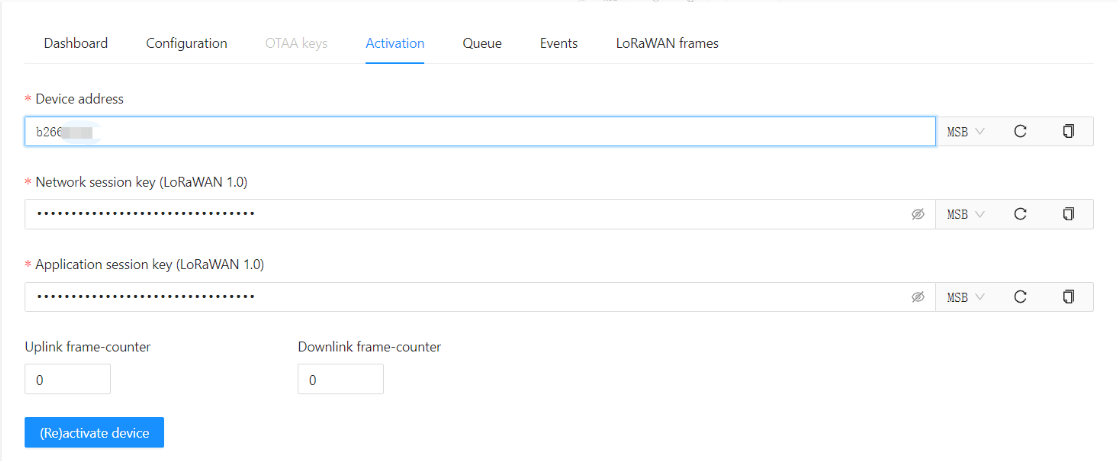

  • 创建设备后,填写传感器/节点的Device AddressNetwork session keyApplication session key,然后“Re Activate Device”以保存配置。

步骤五

1. 检查设备数据

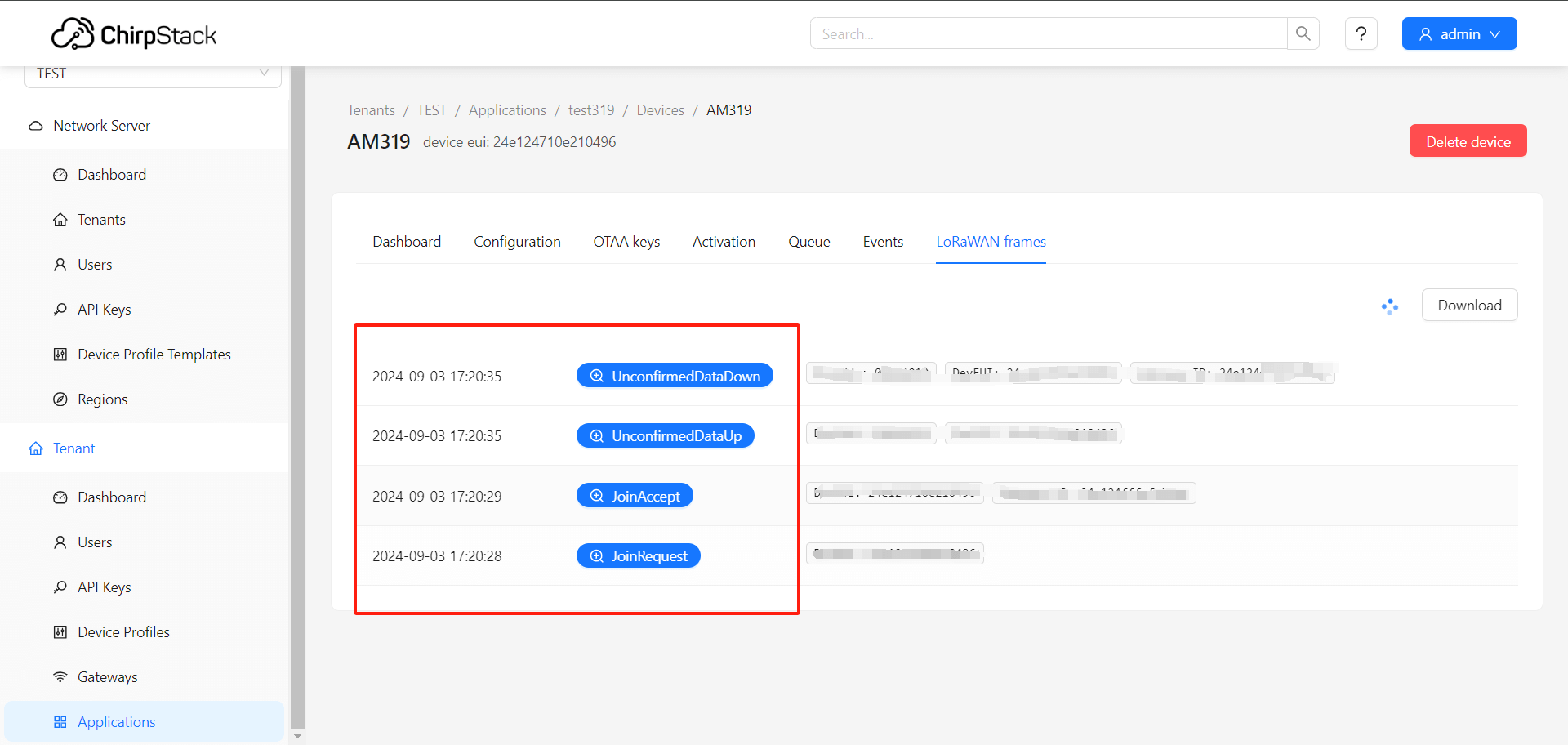

(1)跳转LoRaWAN®帧选项卡,检查节点是否加入网络并发送上行数据链路数据。

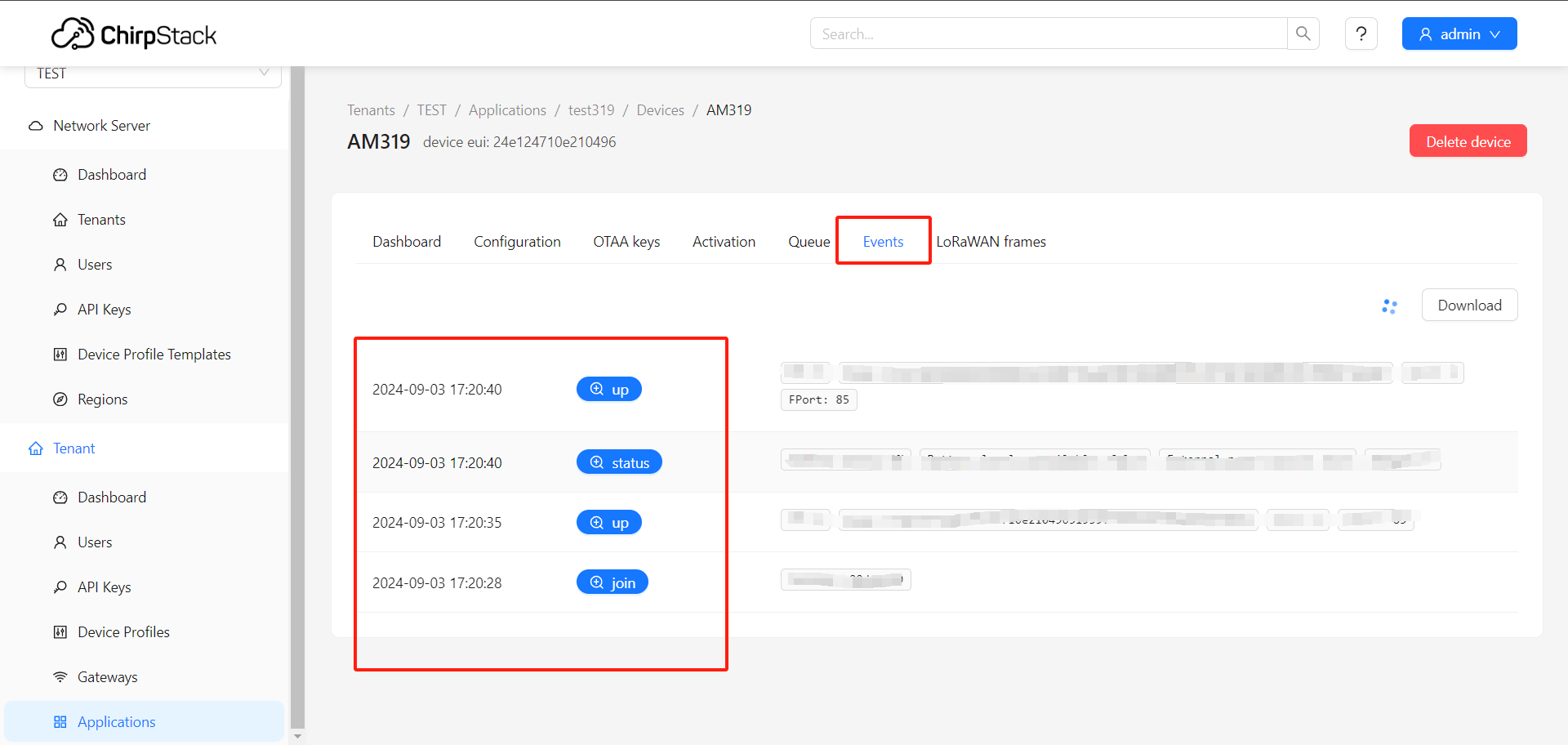

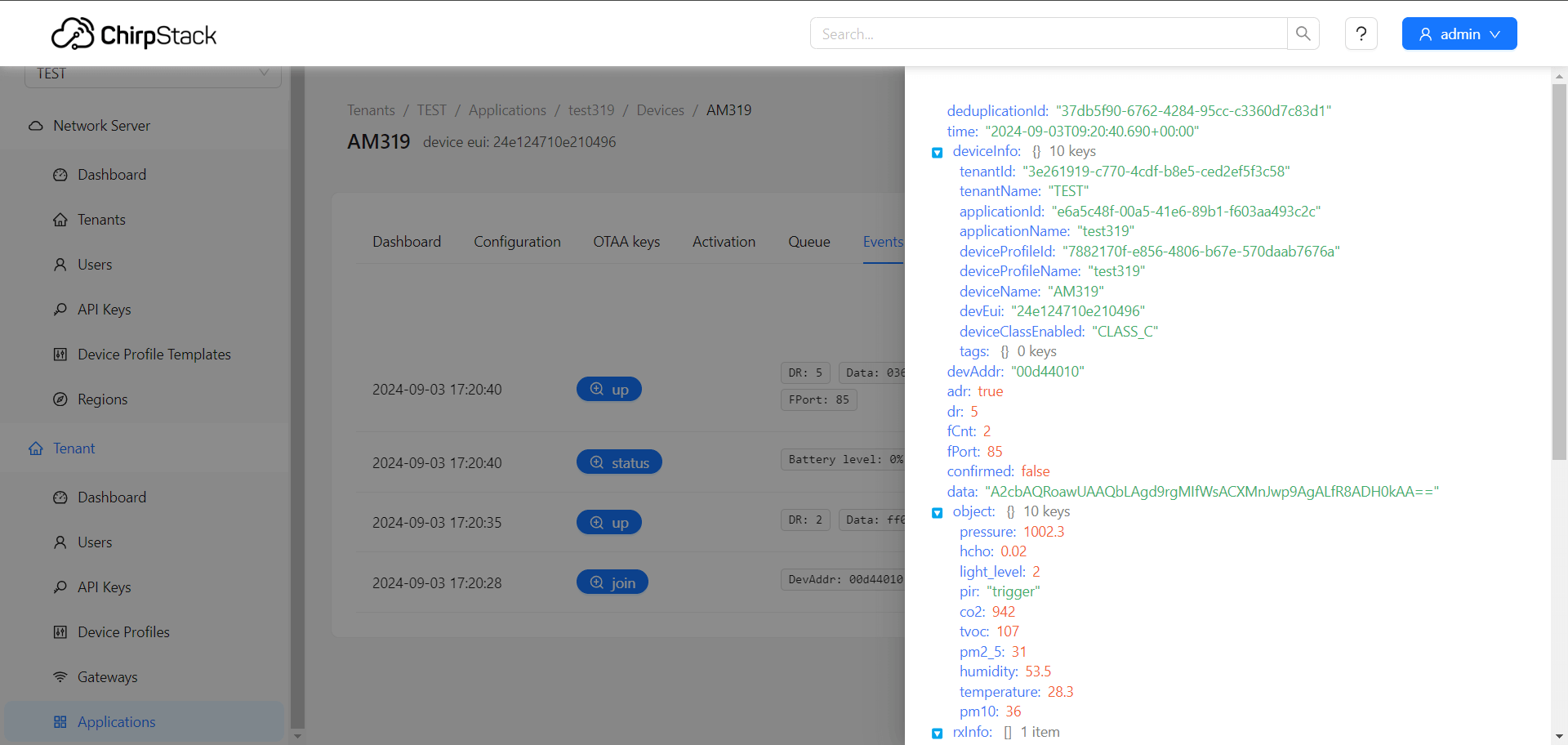

(2)进入事件“Events”查看收到的数据包的详细信息。

步骤六

1. 发送下行链路命令

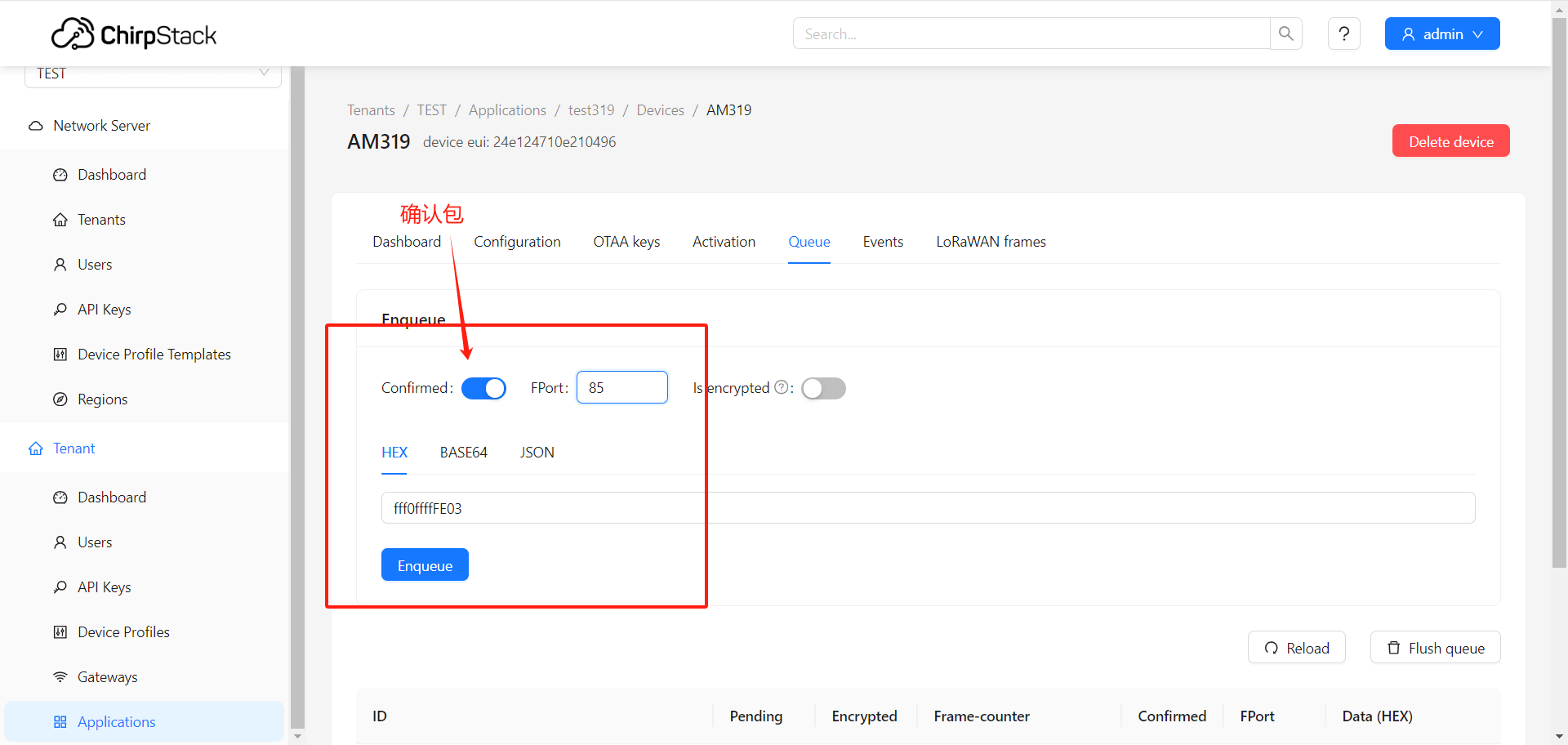

(1)跳转到Queue选项卡,向此设备发送下行链路命令。命令内容可以在相应的产品用户手册下行指令中找到。

例如:AM319为例子,下发指令fff0ffffFE03,禁用屏幕温度显示。

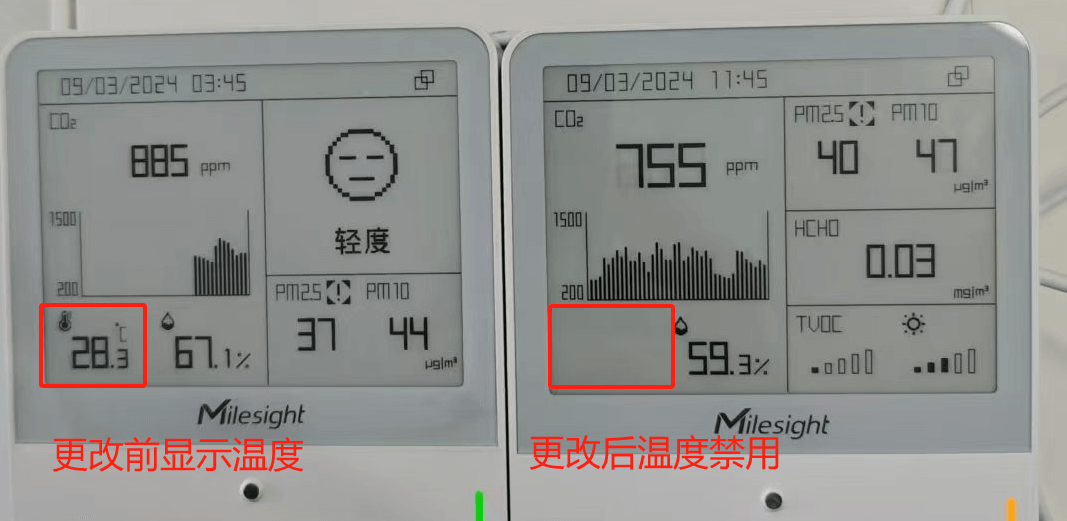

(2)指令发送后,屏幕温度显示被禁用了。
