概述

D2D（Device to Device）功能指的是设备之间直接通信和交互的能力，即无需通过网络基础设施（比如网关/NS/AS）进行中转或传输。它允许设备在通信距离范围内相互通信、共享数据和资源，实现点对点的直接连接。

Milesight D2D（Device to Device）是星纵物联自主研发的基于LoRa^®技术的全新协议，旨在实现星纵物联LoRaWAN^®终端节点设备之间的无网关直接通信。通信的终端节点设备分为主控端和被控端，主控端用来发出指令以控制被控端的动作，也可以实现主控端的状态变化联动被动端触发动作。被控端设备一般工作在Class C模式下，持续探测主控端的数据请求，比如红外传感器（主控端）检测到有人，联动灯光控制器（被控端）开灯。

准备

D2D主控端设备：WS202为例
D2D被控端设备：WS558为例
配置工具：Toolbox App

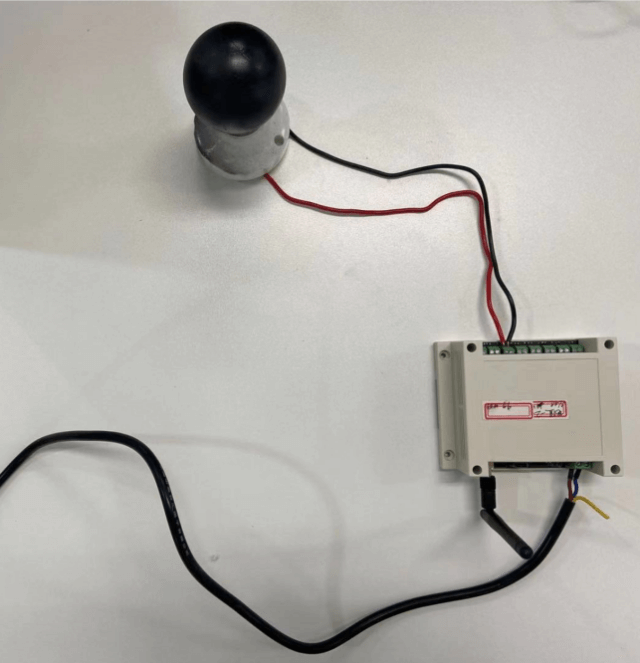

小灯泡

步骤

1. 主控端配置（WS202）

进入ToolBox App的“设置->D2D设置”菜单，启用D2D功能并设置D2D参数。

配置步骤:

启用WS202的D2D功能；

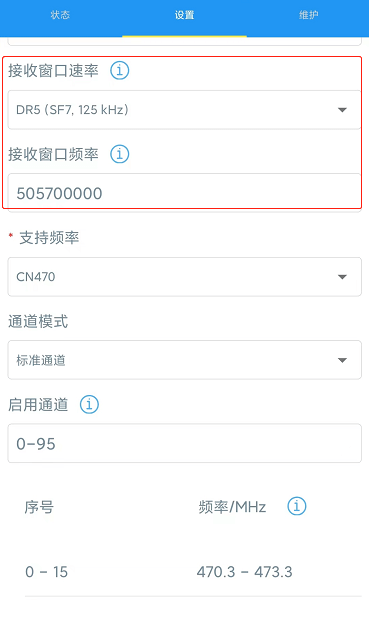

配置D2D密钥、D2D通信速率/频率（即LoRaWAN^®接收窗口2速率/频率）；

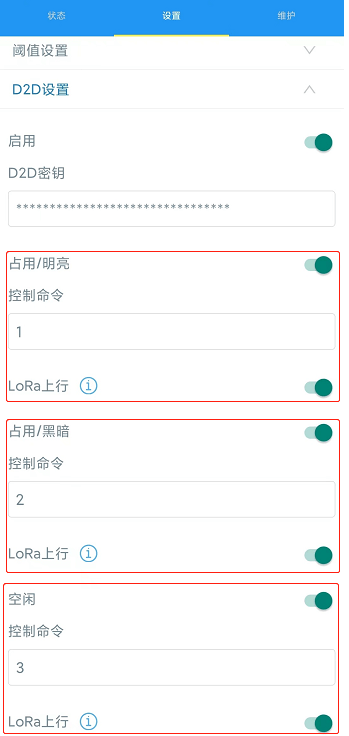

启用WS202不同状态下的D2D功能并配置相应的控制命令。

配置示例：

当WS202 PIR状态为占用且光照状态为明亮时，则发送控制命令1给被控端设备。

参数	说明
D2D密钥	定义设备间D2D通信密钥，主控端与被控端需保持一致。格式为32位十六进制字符，默认值5572404C696E6B4C6F52613230313823。
控制命令	主控端触发后，将发送指定控制命令给相应被控端（该控制命令需在被控端同步配置）。格式为4位十六进制字符。
LoRa^®上行	启用后，会在D2D控制命令发出后，继续上报一个LoRaWAN^®数据包给网关和网络服务器。

2. 被控端配置（WS558）

进入ToolBox App的“设置->D2D设置”菜单，启用D2D功能并设置D2D参数。

配置步骤:

启用WS558的D2D功能；

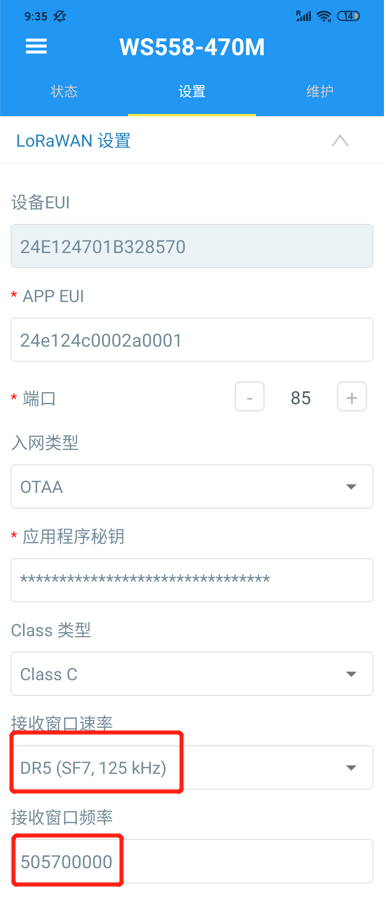

配置D2D密钥、D2D通信速率/频率（即LoRaWAN^®接收窗口2速率/频率）；

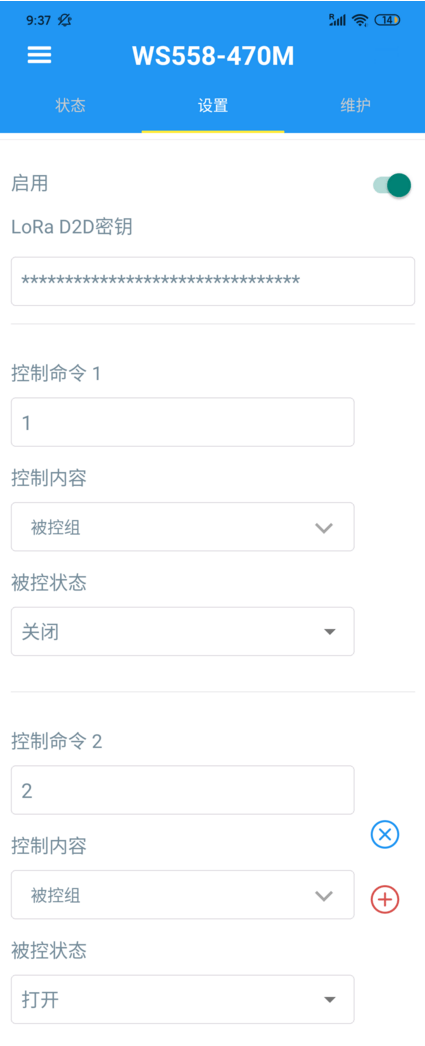

配置WS558控制命令及对应的被控内容和状态。

配置示例：

控制命令为WS202里面配置的控制命令，在控制内容（需要控制的输出回路）与被控状态（输出回路的状态）配置需要控制的输出与状态。这边控制命令为“1”（与主控端一致），控制内容为“被控组”，被控状态为“关闭”，即当主控端WS202的状态变为“占用/明亮”时，会联动WS558控制其下接的所有被控灯光关闭。

参数	说明
D2D密钥	定义设备间D2D通信密钥，主控端与被控端需保持一致。格式为32位十六进制字符。默认值5572404C696E6B4C6F52613230313823。
控制命令	定义被控端控制命令（该控制命令需在主控端同步配置）。格式为4位十六进制字符。
被控内容	选择被控线路。
被控状态	配置被控线路的开关状态（可选关闭、打开、反转）。

异常排查

1. 当D2D测试不成功时，可能是什么原因？

确保主控端与被控端的D2D密钥保持一致。

D2D密钥默认5572404C696E6B4C6F52613230313823，如果测试不成功，可尝试修改主控与被控的D2D密钥后，再次测试下。

确保主控端与被控端的D2D速率/频率（RX2速率/频率）保持一致。

① D2D速率/频率默认DR0（SF12,125kHz）和503.3MHz，支持自定义修改。其中DR值越大，速率越快。

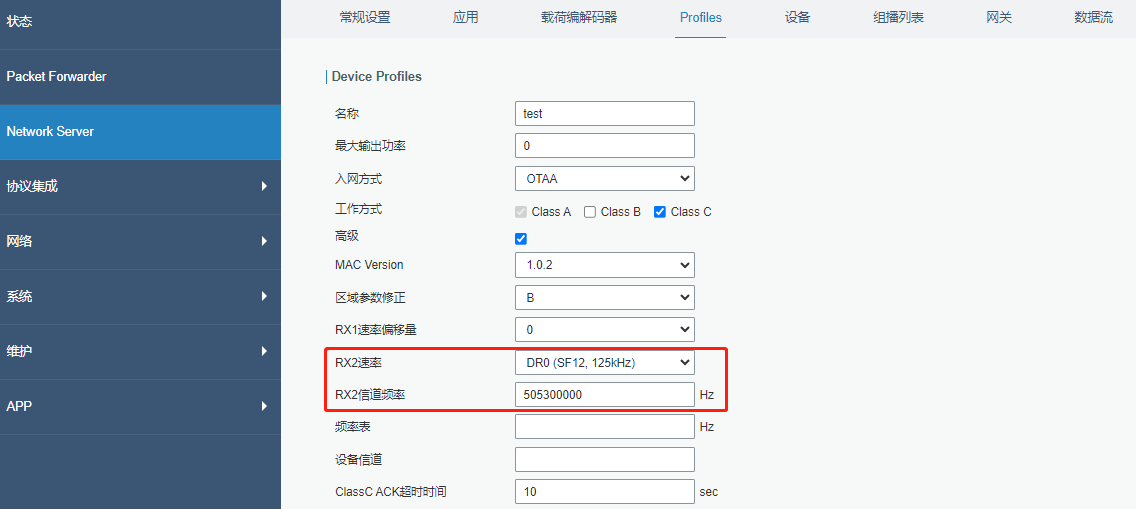

② 当主控端与被控端已在网关或NS服务器上入网激活时，其D2D速率/频率（RX2速率/频率）会在入网后被NS服务器同步掉。为避免D2D速率/频率被修改导致D2D测试不生效，可进入网关“Network Server>Profile”界面将对应Profile文件的RX2修改为与终端设备一致。
