概述

星纵物联智能电流互感器CT10x支持开口式电流钳安装,无需改动原有电路,将设备挂上被测电路,即可实现对电气线路或用电设备的能耗监控,实现节能整改,达到能源节省、降低运营成本等目的。本文介绍智能电流互感器CT101对接测试具体步骤。

准备

  • 星纵物联LoRaWAN®网关
  • 智能电流互感器CT101(本文以CT101为例)
  • 被测电路:配电柜中的电线(注意:在安全情况下进行操作

步骤一:CT101入网

1.提前将CT101连接网关配置。

电脑通过type-c连接CT101设备,打开ToolBoox PC(可从官网技术服务中心—软件&固件中下载工具)调整LoRaWAN®参数,提前将设备入网。(具体可参考:网关内置NS添加终端节点设备

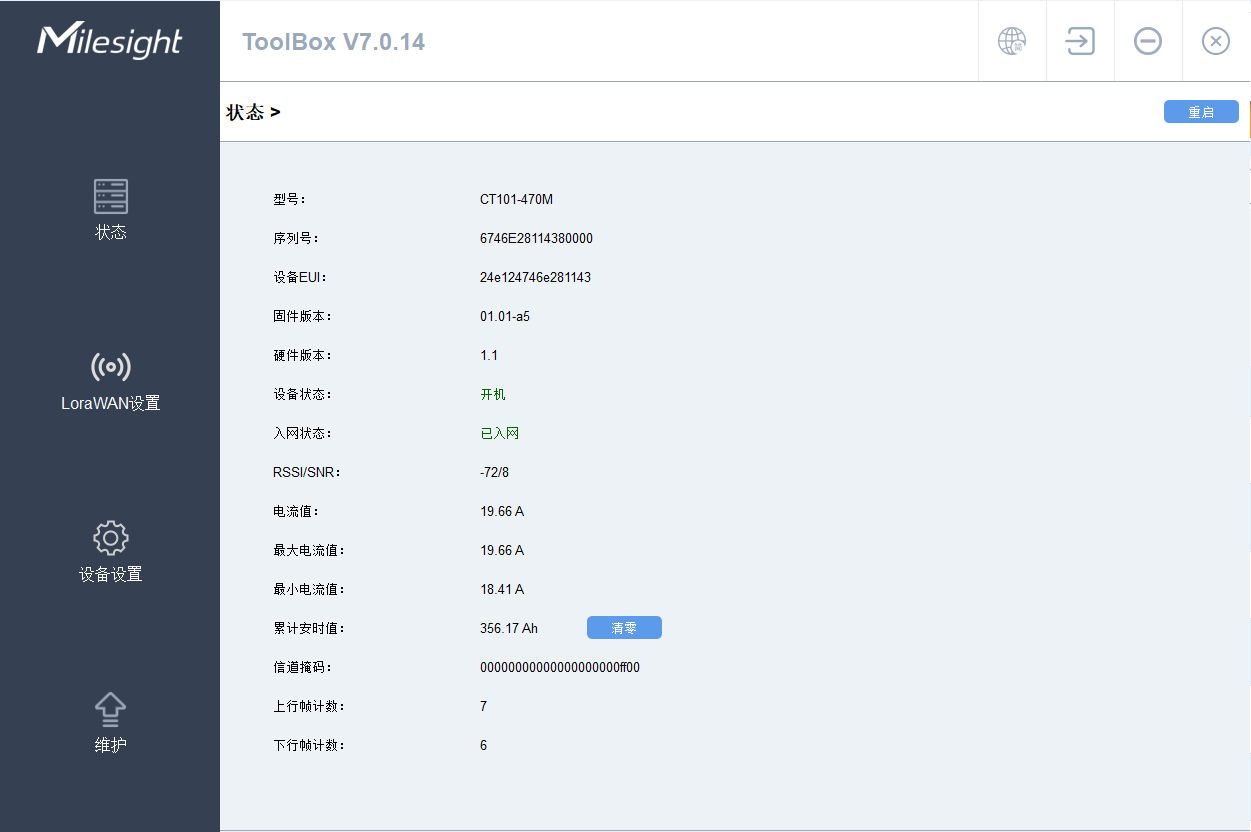

2.入网成功后,可在ToolBox界面看到设备已入网。

步骤二:CT101安装

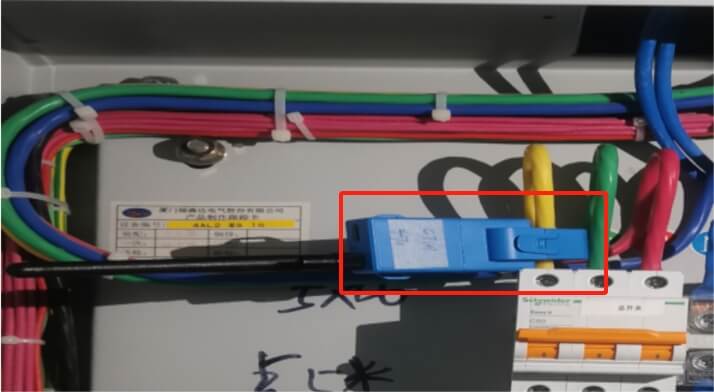

1.打开设备卡扣,将单根相线(即火线)夹入卡槽,然后扣紧卡扣(请留意听“咔哒”声,以确保扣完全扣紧)。

步骤三:通过网关查看数据并下发指令进行测试

1.查看实际上报数据

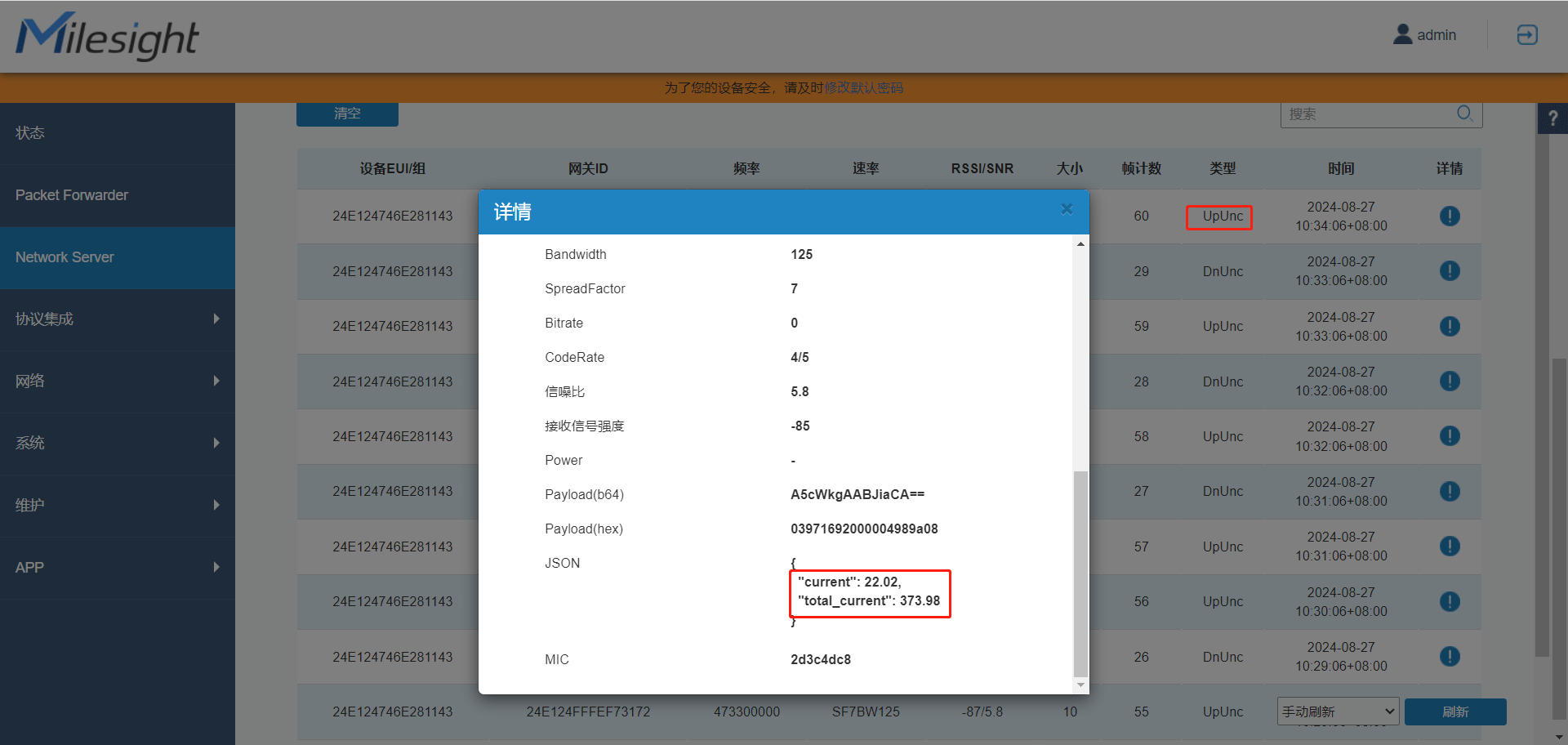

进入网关配置页面,点击“Network Server“ 中的数据流,即可通过上行数据(UpUnc)看到当前current(电流值)和total_current(累计安时值)。

2.下发指令清除累计安时值

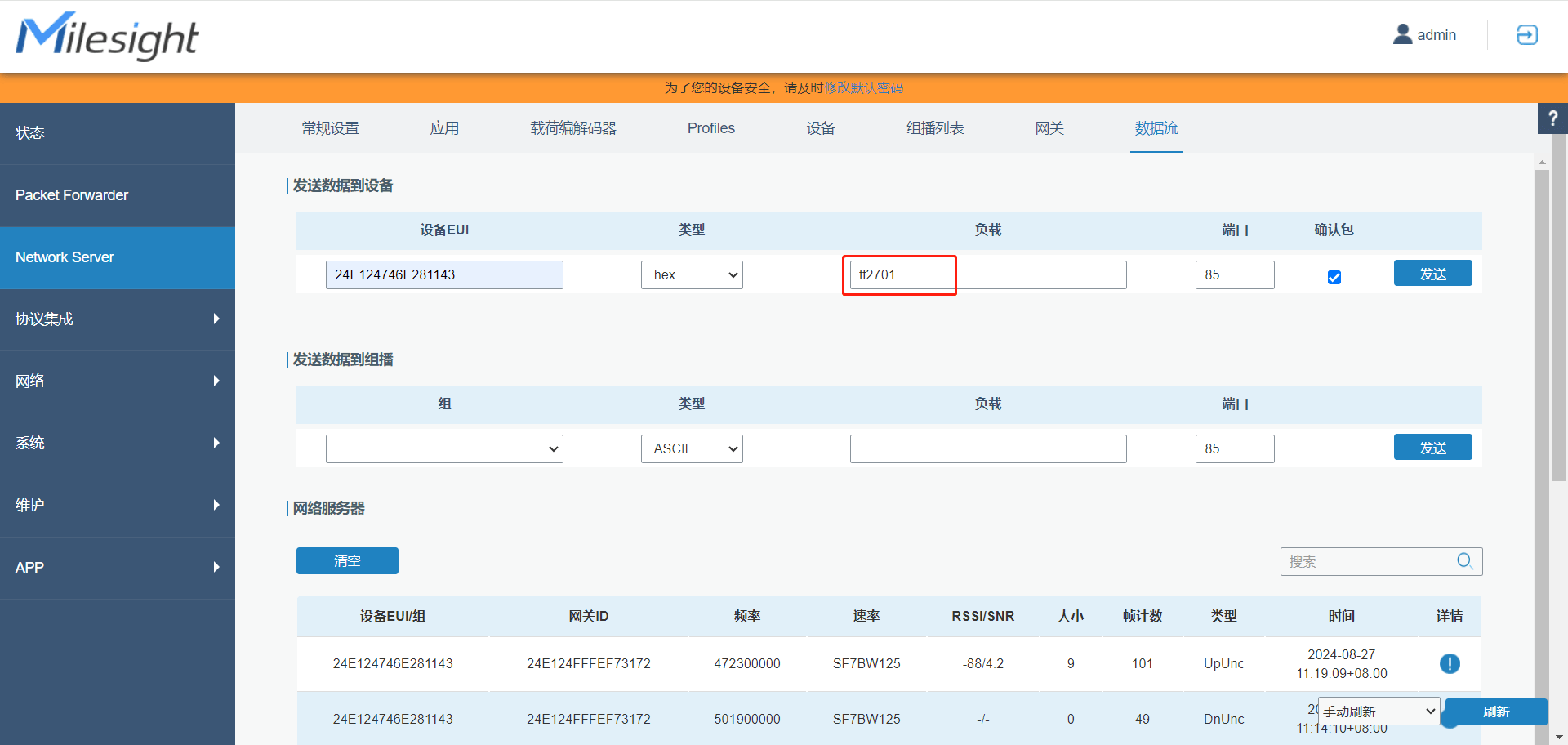

  1. 根据设备用户手册下行指令,下发ff2701(清除累计安时值);具体可参考如何在网关上测试下行以及CT10x用户手册P20

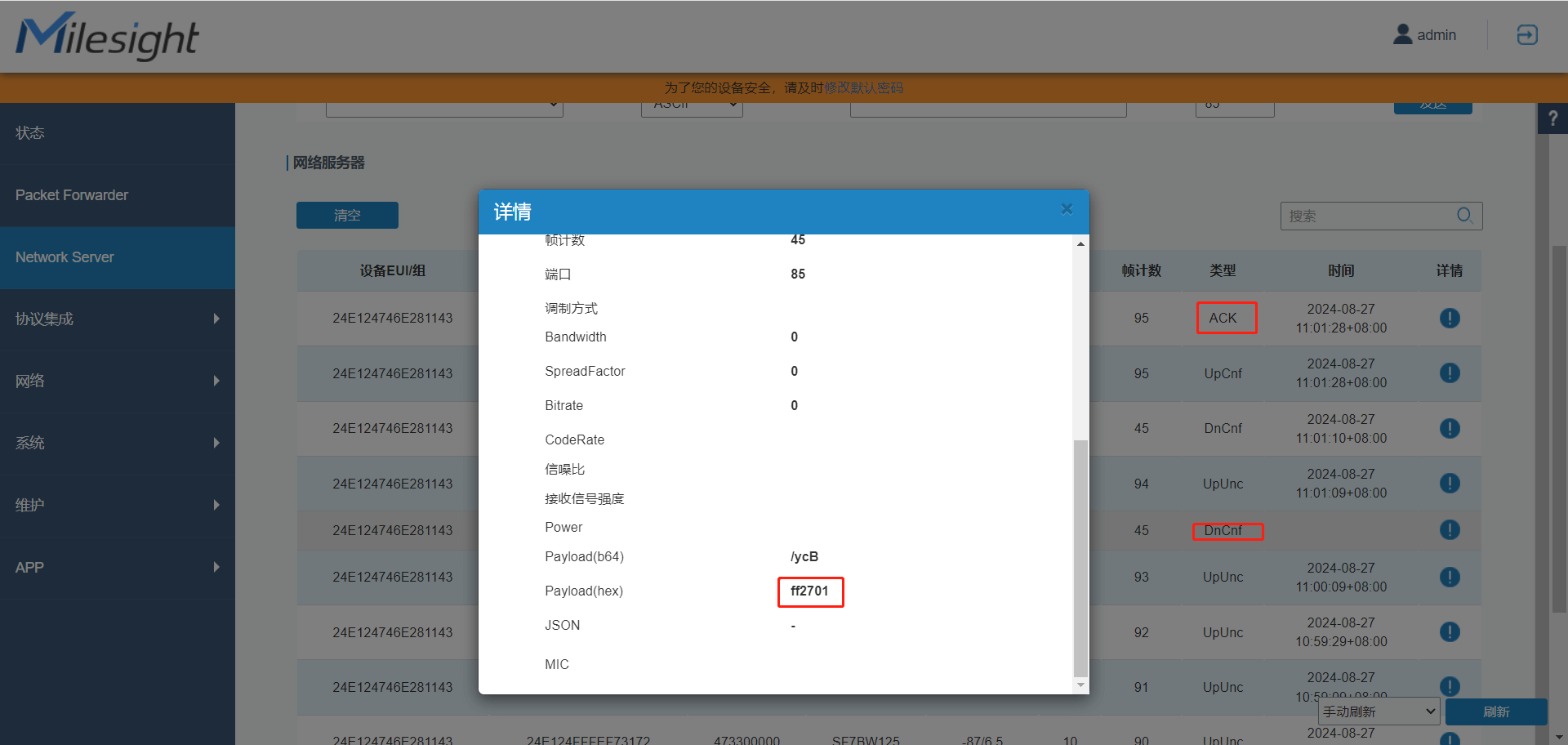

2.下发成功可以看到设备灰色的下行包(DnCnf)和设备执行完指令的ACK(回复包)。

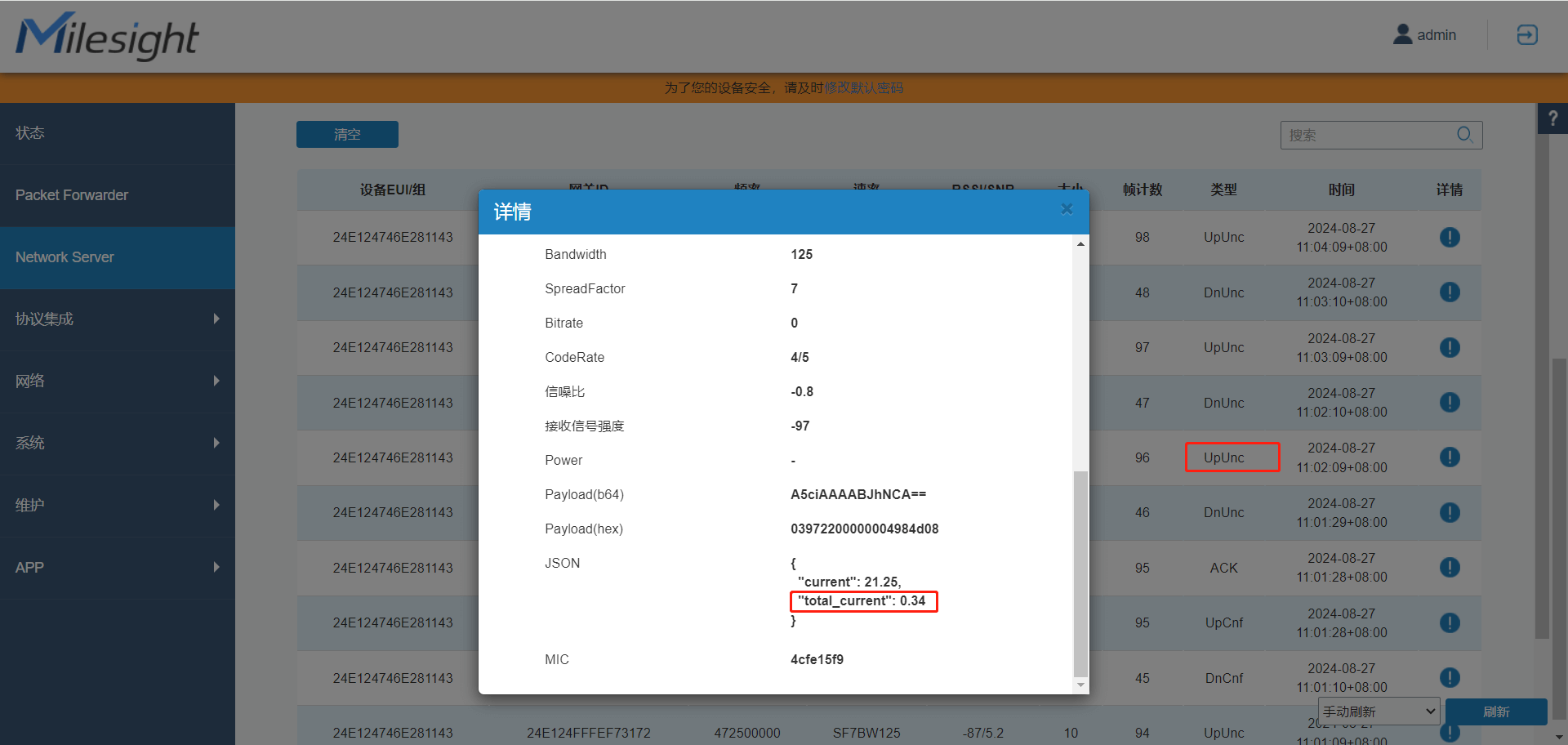

3.点击 “UpUnc”可看到total_current(累计安时值)改变。从原来的373.98变为0.34(为什么清除完不为0:因为清除完的时候也会进行采集当前值,除非当前采集的到的电流值为0才会显示0

3.下发指令改变阈值告警

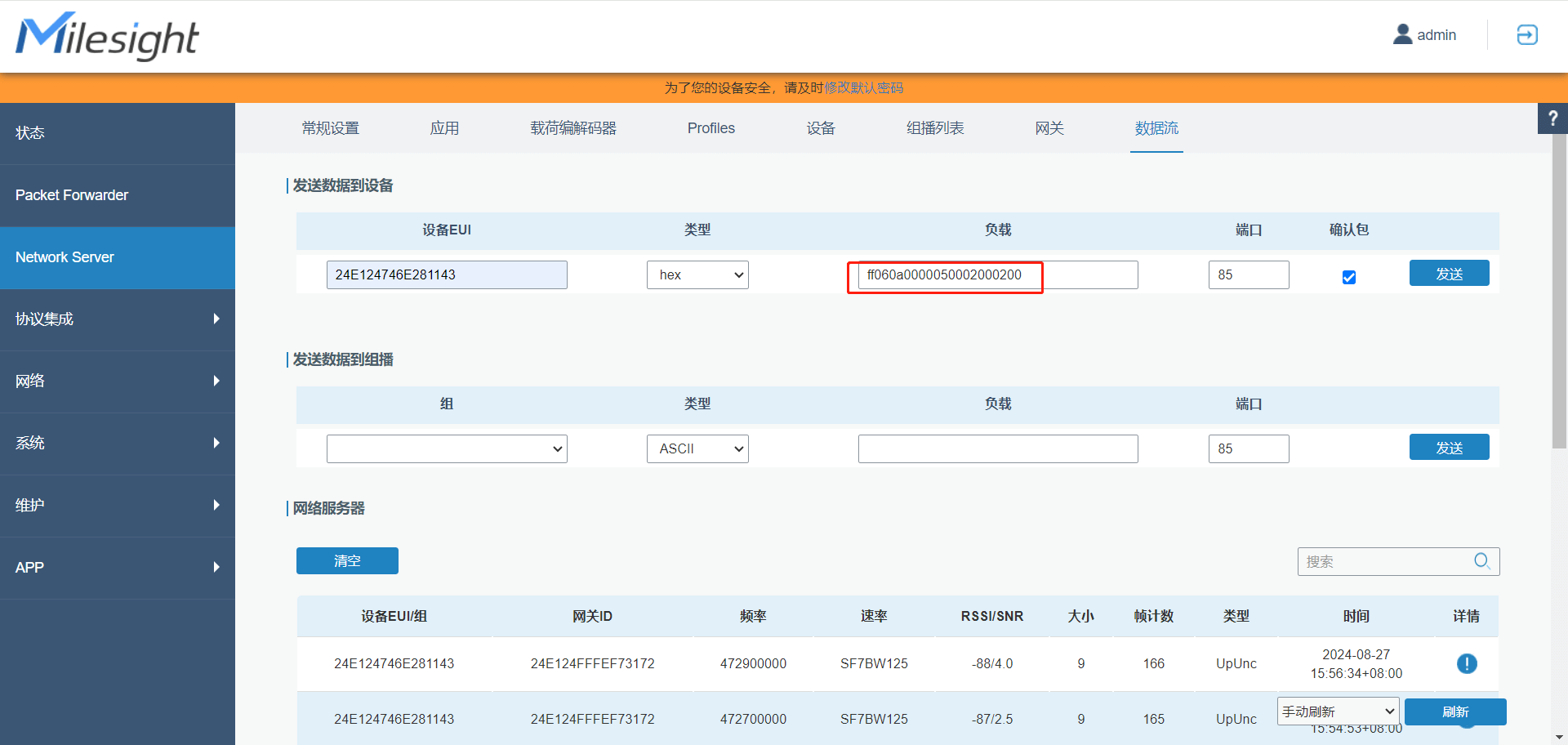

  1. 根据设备用户手册下行指令,下发ff 06 0a 0000 0500 0200 0200(清除累计安时值);具体可参考如何在网关上测试下行以及CT10x用户手册P20

指令解析:

ff:通道号

06:类型

0a 0000 0500 0200 0200

字节1:0a=>00001010(大于

字节2-3:0000=0

字节4-5:05 00=>00 50=5(配置电流最大阈 值5A

字节6-7:02 00=>00 02=2(告警次数2次

字节8-9:02 00=>00 02=2(告警间隔2分钟

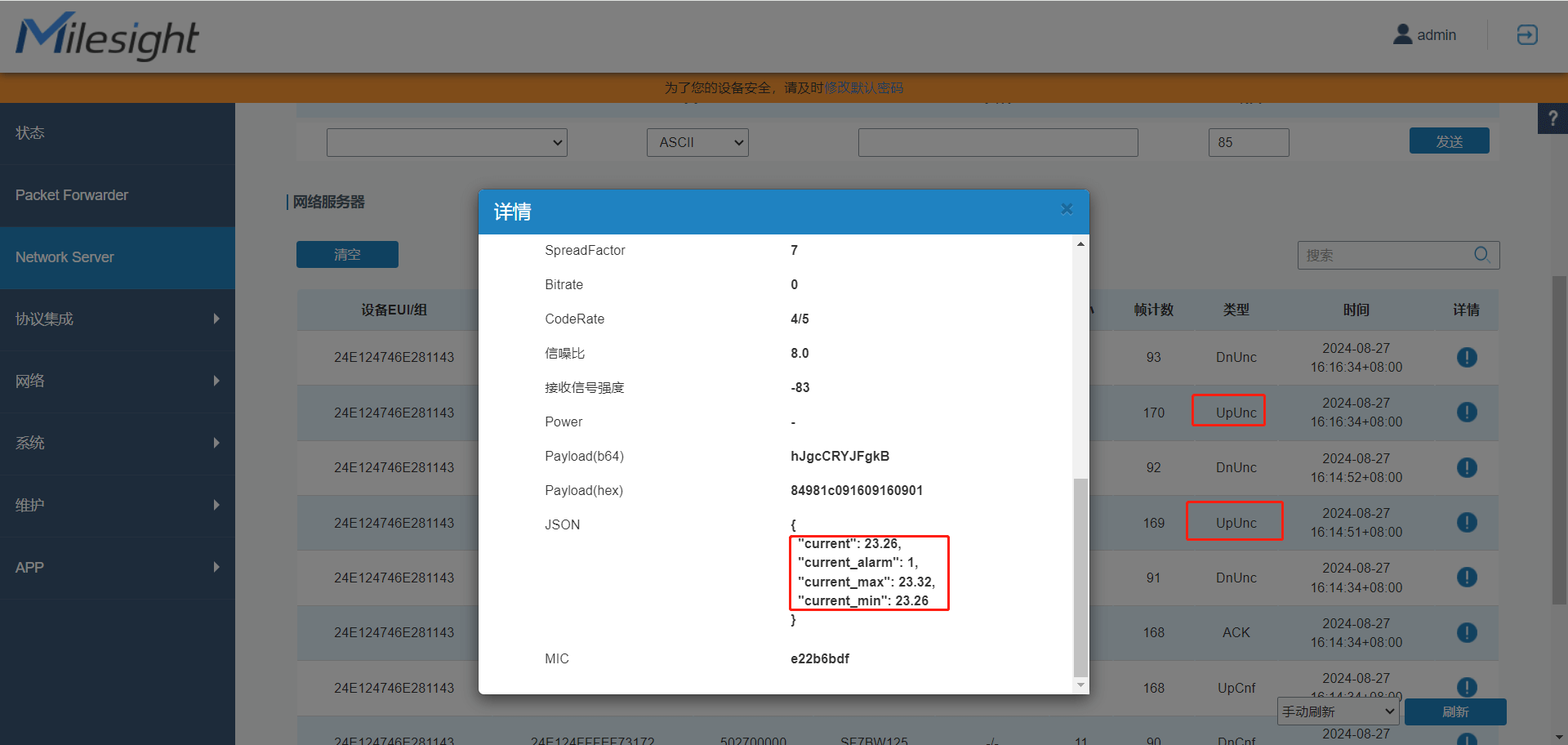

2.下发成功后可看到两分钟内上行了两条告警信息UpUnc和告警信息。

告警信息

“current”: 23.26,(最近一次电流有效值

“current_alarm”: 1,(电流阈值告警

“current_max”: 23.32,(最大电流有效值

“current_min”: 23.26(最小电流有效值
